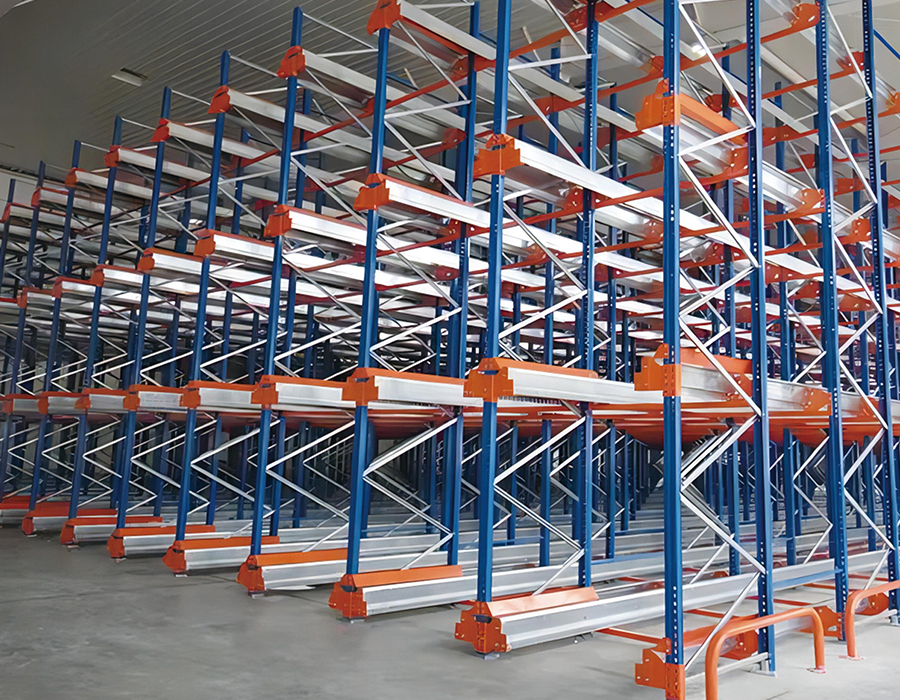

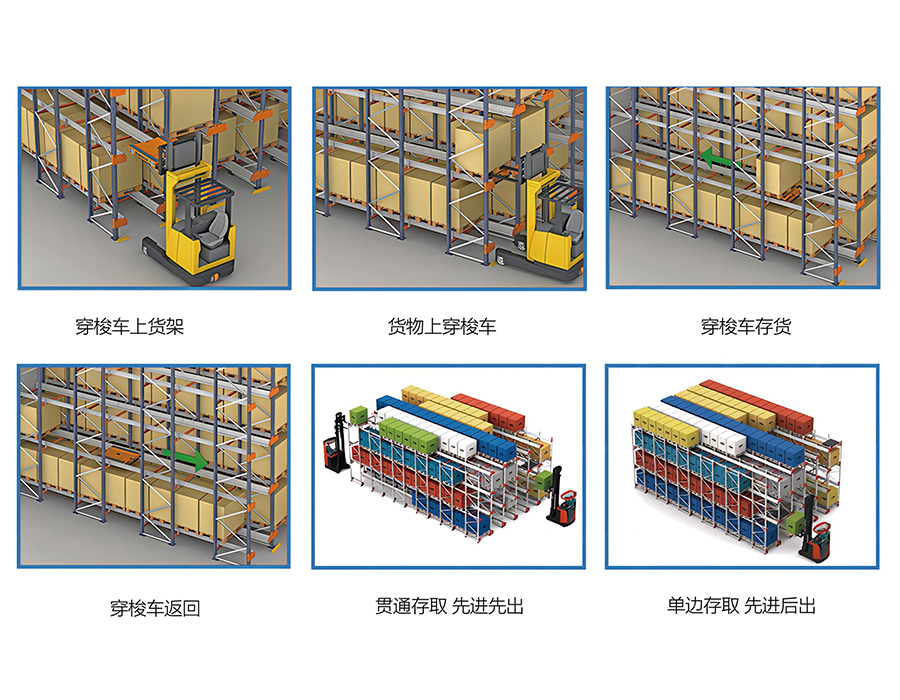

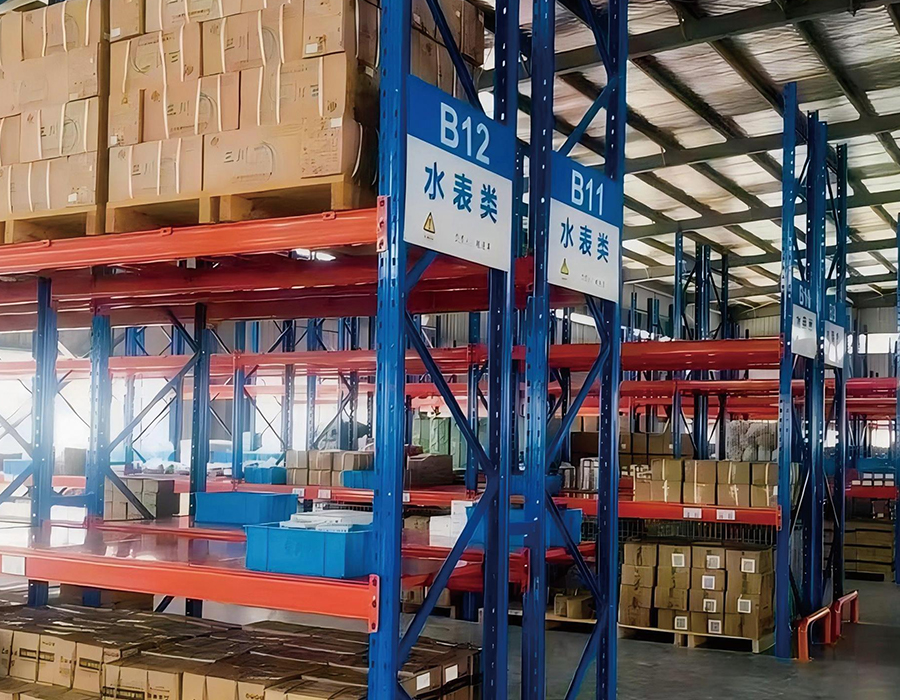

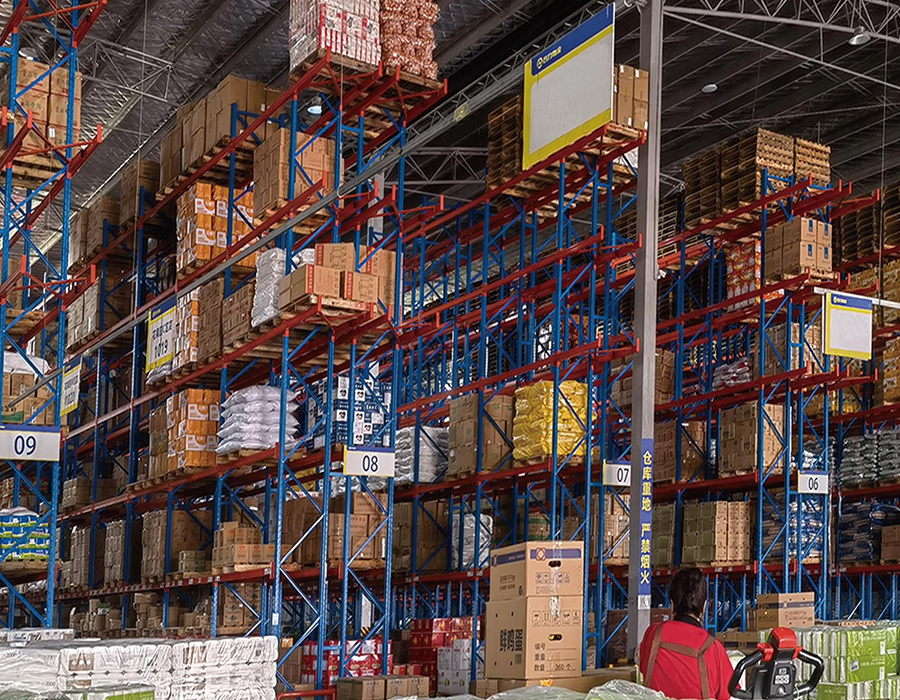

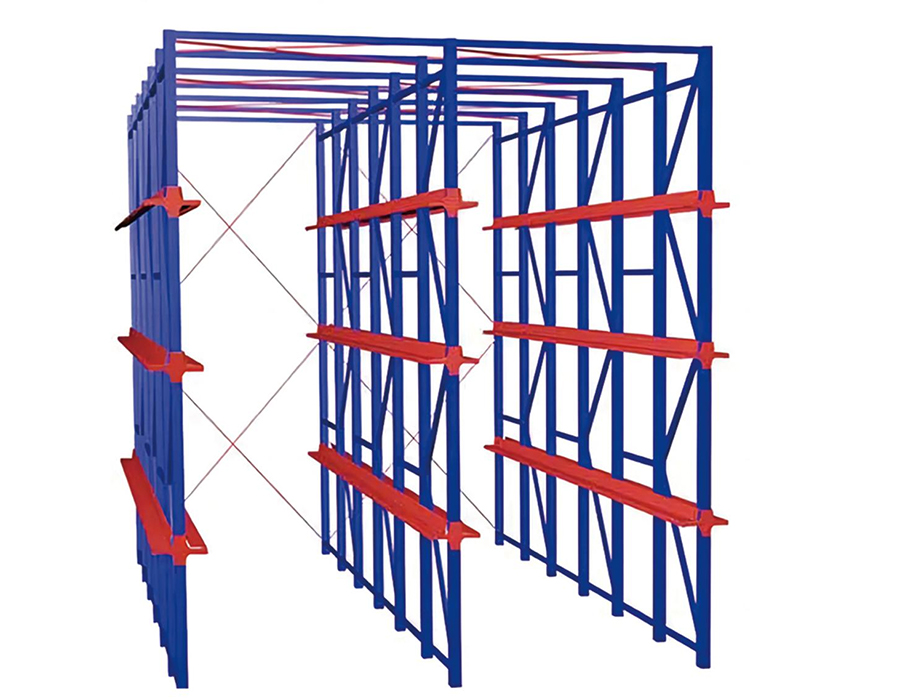

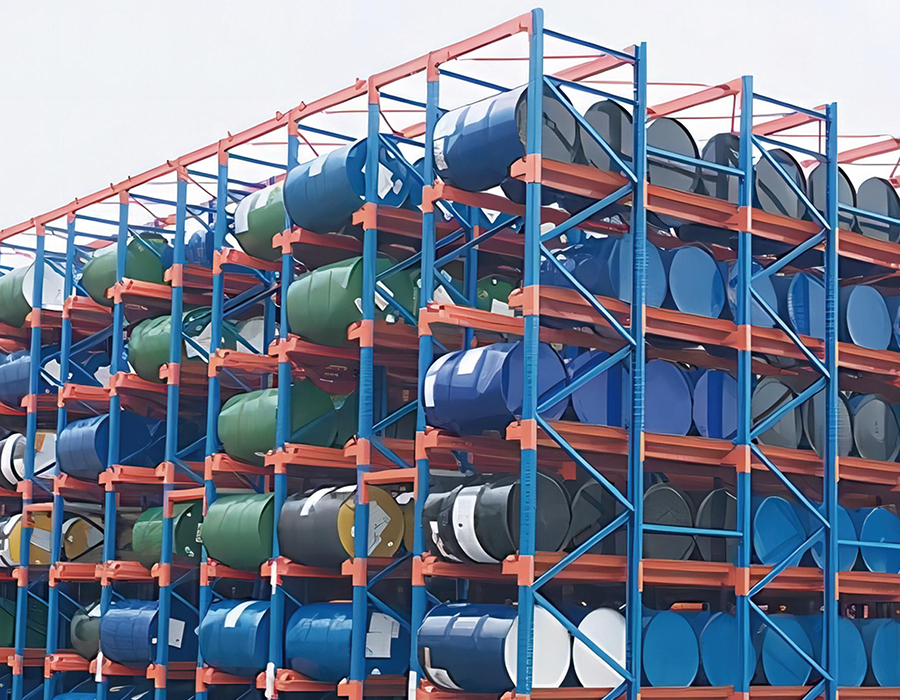

Kraftig pallereol

Hvordan oppreist rammemåler og profilform bestemmer belastningsvurderinger i den virkelige verden

Belastningsgraden som er trykt på et spesifikasjonsark for kraftig industripallerol er ikke en fast materialegenskap – det er en beregnet verdi utledet fra samspillet mellom stålkvalitet, seksjonstykkelse (måler), profilgeometri og uavstivet søylehøyde. To stativer med identisk stålkvalitet og oppgitt kapasitet kan oppføre seg svært forskjellig under belastning dersom deres stående profiler er forskjellige. Dette skillet er enormt viktig når man vurderer leverandørtilbud som kun viser et kapasitetsnummer uten å spesifisere tverrsnittet.

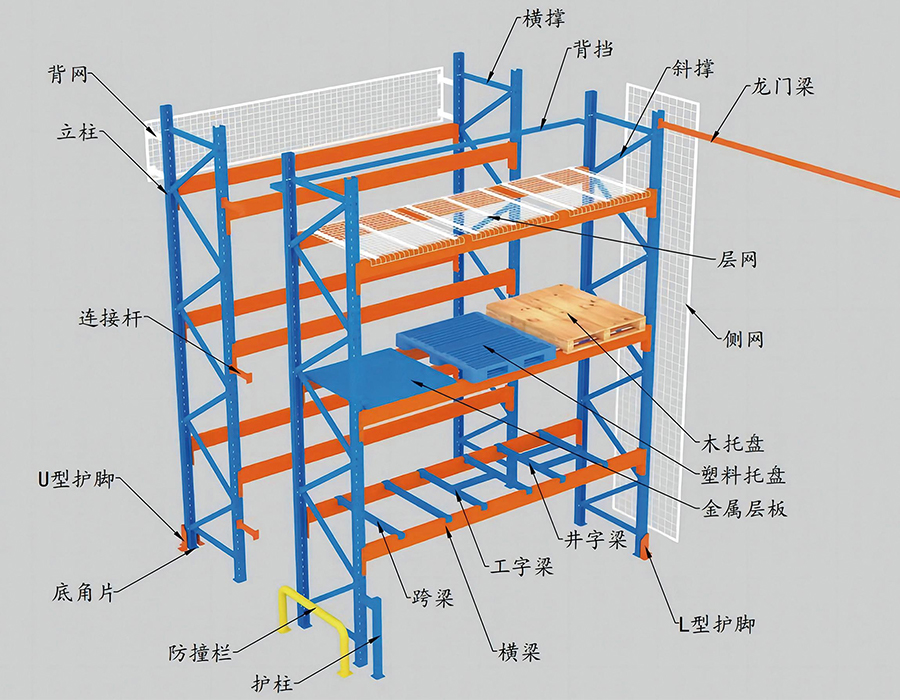

Kolonne stående profiler i kraftig pallereolsystem s er vanligvis rulleformet til åpne eller halvlukkede seksjoner - de vanligste er C-kanal, I-seksjon og dråpe- eller boksøyleprofiler som brukes i høye bukter. Åpne C-kanaler er økonomiske og enkle å produsere, men har en lavere gyrasjonsradius rundt den svake aksen, noe som gjør dem mer utsatt for sideveis knekking under aksial kompresjon når høyden øker. Lukkede eller semi-lukkede bokssøyler fordeler materialet videre fra den nøytrale aksen i begge retninger, noe som forbedrer motstanden mot knekking betydelig - og det er grunnen til at praktisk talt alle reoler over 10 meter bruker boks- eller tungveggede lukkede profiler.

Målereduksjon er en vanlig kostnadsbesparende metode som er vanskelig å oppdage uten måling. En nominell 2,0 mm lodd produsert ved 1,7 mm faktisk tykkelse mister omtrent 15 % av tverrsnittsarealet og en uforholdsmessig større andel av treghetsmomentet. Den praktiske konsekvensen er et stativ som oppfyller oppgitt lastekapasitet under ideelle laboratorietestforhold, men som har reduserte sikkerhetsmarginer under eksentrisk belastning, støt eller dynamiske krefter fra gaffeltruckoperasjoner. Kjøpere bør spesifisere minstemålstoleranser i anskaffelseskontrakter og be om materialsertifikater sammen med dimensjonale inspeksjonsrapporter.

Den tekniske logikken bak bjelkeavbøyningsgrenser i tunge applikasjoner

Stråleavbøyning i lastede pallereoler er ikke bare et estetisk problem – det er et strukturelt signal med direkte implikasjoner for lastomfordeling og koblingsintegritet. Bransjestandarder, inkludert FEM 10.2.02 reolkoden og Kinas GB/T 25820, spesifiserer at horisontal bjelkeavbøyning under full nominell belastning ikke skal overstige span/200 som en bruksgrense. For en standard 2700 mm bjelkespenn, tilsvarer dette en maksimal avbøyning i midten av spennvidden på 13,5 mm. Overskridelse av denne grensen garanterer ikke umiddelbar svikt, men det indikerer at strålen opererer ved kanten av designkonvolutten.

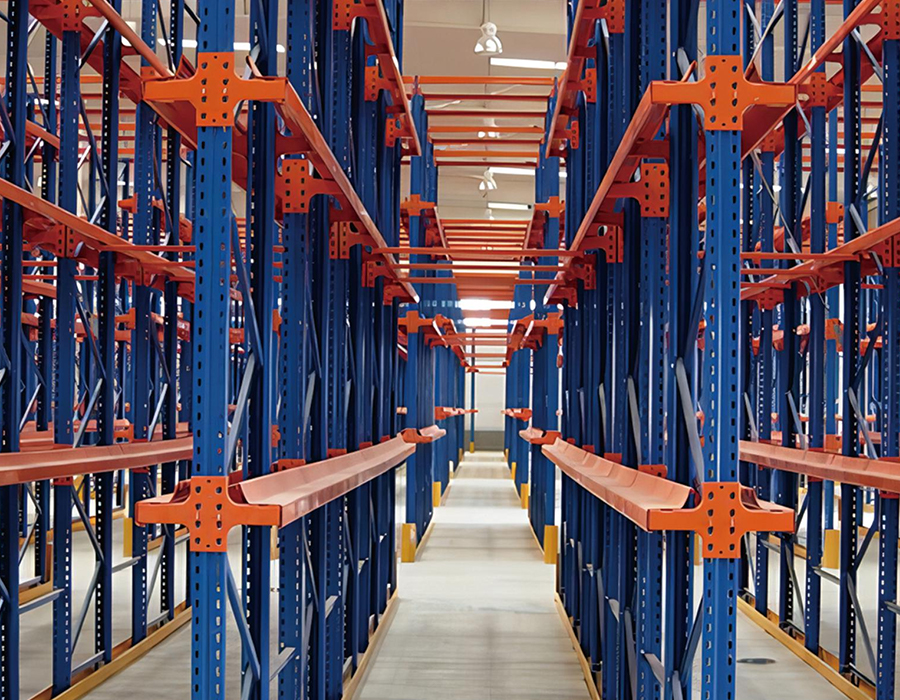

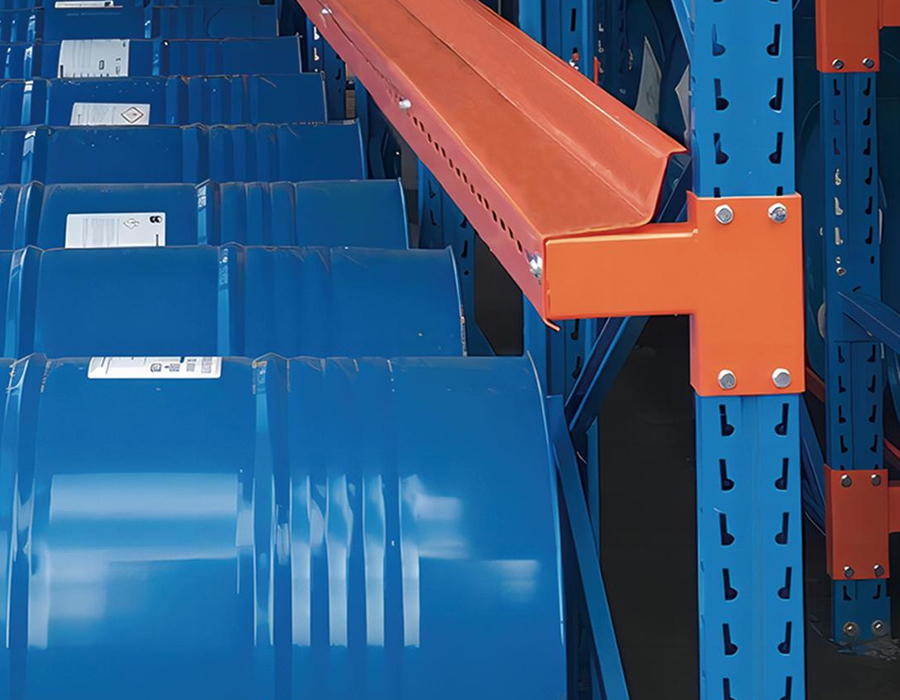

Hva som skjer strukturelt når bjelker bøyer seg for mye blir ofte misforstått. Den primære risikoen er ikke bjelkebrudd – det er den progressive løsningen av bjelke-til-oppreist-koblingen under gjentatte lasting og lossingssykluser. De fleste systemer for kraftige pallereoler bruker en innkrokbar sikkerhetslåsekopling der bjelkefliken griper inn i et utstanset spor i den stående søylen. Når stråler avbøyes og gjenopprettes gjentatte ganger under dynamisk pallplassering, opplever kontakten mikrobevegelse ved inngrepspunktet. Over tid herder dette stålet ved krokspissen, og forårsaker til slutt sprekker i fliken eller spordeformasjon som reduserer kontaktens uttrekkingsmotstand godt under den nominelle verdien.

Den korrigerende tilnærmingen er ikke alltid å øke stråledybden. Noen ganger er den mer effektive løsningen å redusere buktbredden – å gå fra 2700 mm til 2400 mm spenn reduserer dramatisk maksimalt bøyemoment og nedbøyning uten å øke stålvekten proporsjonalt. Vår kraftige industrielle pallereoler er utformet med spenn-til-dybde-forhold verifisert mot faktiske nedbøyningsberegninger, ikke bare statiske lasttabeller, og sikrer at langsiktig koblingsintegritet opprettholdes gjennom hele systemets levetid.

Palloverheng og dens effekt på strålebelastningsfordeling

Standard lastberegninger for pallereoler forutsetter at pallelaster er sentrert på bjelker med pallen fullt støttet mellom de to bjelkeskinnene. I praksis henger paller ofte over bjelkens overflate, sitter asymmetrisk mellom skinner, eller plasseres med stringerne parallelt med bjelken i stedet for vinkelrett. Hvert av disse avvikene introduserer belastningseksentrisiteter som standardkapasitetstabellene ikke tar hensyn til, men de forekommer rutinemessig i høykapasitetslagre.

Når en pall overhenger den fremre bjelkeflaten med 100–150 mm – vanlig med GMA-paller på smalere brønnbredder – forskyves det effektive lastepunktet forover det stående rammeplanet. Dette introduserer et vippemoment på frontbjelken som koblingen må motstå i tillegg til dens vertikale skjærbelastning. Det kombinerte behovet kan overstige kontaktens nominelle uttrekksmotstand ved belastninger godt under bjelkens oppgitte pallekapasitet. Den samme effekten oppstår når paller plasseres med stringers parallelt med bjelker, og skaper to konsentrerte linjebelastninger i stedet for fordelt overflatekontakt over hele pallebunnen.

En praktisk reduksjon som brukes i kraftige pallereolsystemer som håndterer uregelmessige paller, er installasjonen av pallstøttestenger - tverrbjelker plassert vinkelrett på bjelkene i midten av bukten. Disse stengene gir et tredje kontaktpunkt for paller, konverterer punktbelastning til distribuert lasting og reduserer bjelkeavbøyningen med opptil 40 % for samme pallevekt. De forhindrer også at paller faller mellom bjelkene i tilfelle bomkoblingsfeil, og legger til en meningsfull sekundær sikkerhetsfunksjon.

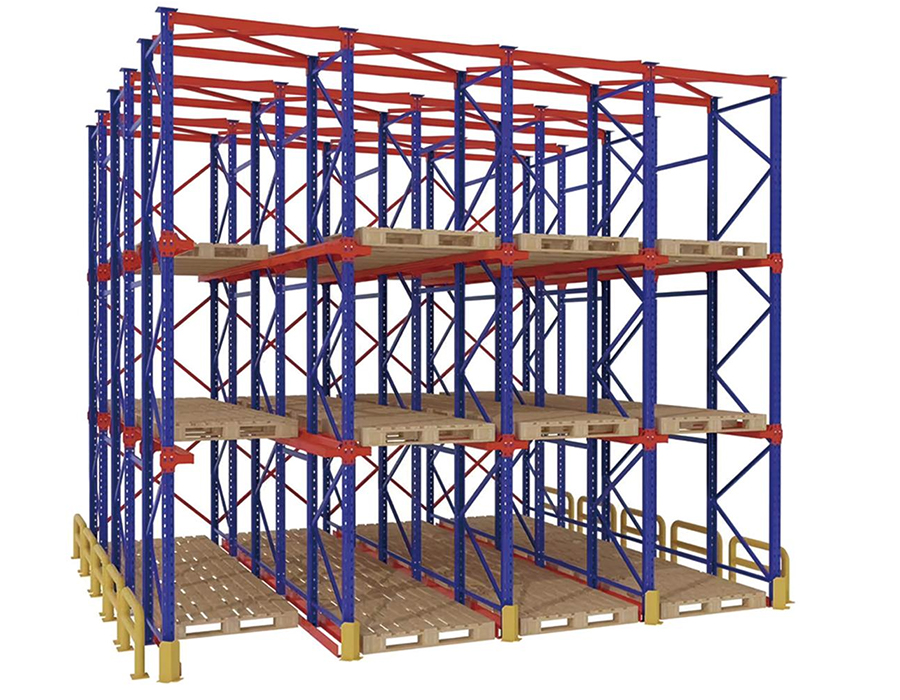

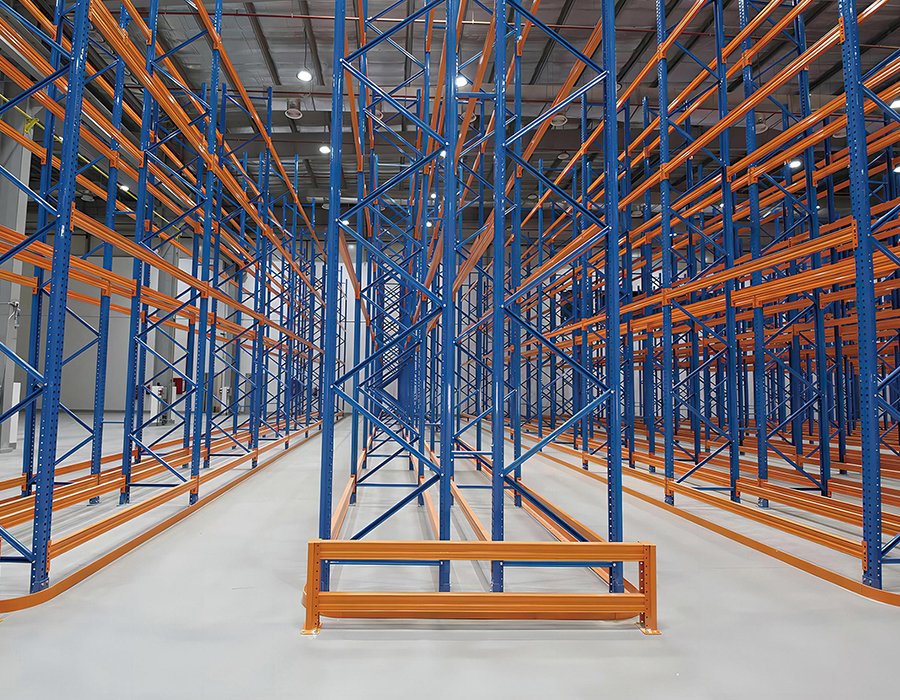

Sammenligning av stående rammebredder: Når dypere rammer er verdt prisen

Stående rammedybde - dimensjonen målt forfra til bak mellom de to stående søylene som danner en ramme - er ofte spesifisert til det minimum som er nødvendig for å støtte den deklarerte lasten, som for standard enkelt-dyp selektiv reol er typisk 800 mm eller 1000 mm. Imidlertid har rammedybden en direkte og betydelig effekt på reolsystemets stabilitet mot veltekrefter, og valg av minimumsdybde i alle bruksområder er en falsk økonomi i tunge miljøer.

I tunge pallereolsystemer med høy kapasitet over 10 meter, blir slankhetsforholdet til stenderen – høyden delt på dens minimale svingningsradius – den styrende designparameteren i stedet for den aksiale belastningen alene. Dypere rammer avstiver stenderen i en lengre horisontal avstand fra søylens senterlinje, noe som øker den effektive svingningsradiusen til rammesammenstillingen og øker den kritiske knekklasten. Dette er grunnen til at den ekstra materialkostnaden for en 1000 mm eller 1200 mm ramme typisk er begrunnet med en reduksjon i nødvendig vekt på oppreist seksjon som delvis oppveier den ekstra kostnaden for de bredere diagonale avstivningselementene.

Ankerboltspesifikasjon: Hvorfor uttrekksstyrke betyr mer enn skjærstyrke

De fleste lagerpersonell og til og med mange innkjøpsteam antar at stativankerbolter først og fremst motstår horisontale skjærkrefter - sideveis skyv fra gaffeltruckstøt eller seismisk aktivitet. I virkeligheten er det styrende belastningstilfellet for stativbaseankre i de fleste kraftige pallereolkonfigurasjoner vertikal uttrekksspenning, ikke horisontal skjærkraft. Å forstå dette snur logikken i hvordan ankre skal spesifiseres og inspiseres.

Mekanismen er grei: når en stativramme utsettes for et veltende moment - enten det er fra en eksentrisk pallelast, et gaffeltruckstøt i høyden eller seismisk sideakselerasjon - løftes bunnplaten på strekksiden av rammen i stedet for å skli. Ankerbolten på den siden må motstå hele løftekraften i strekk. For et 10 meter høyt tungt stativ lastet til 4 000 kg per nivå over fem nivåer, kan den beregnede løftekraften ved strekkankeret under et designstøt overstige 15–20 kN. Standard M12 ekspansjonsankre i standardbetong oppnår uttrekkskapasiteter på kun 8–12 kN avhengig av innstøpingsdybde og betongkvalitet – godt under behovet.

Den riktige spesifikasjonstilnærmingen involverer tre verifiserte parametere: betongtrykkstyrke på installasjonsstedet (minimum C25 for de fleste tunge bruksområder), forankringsdybde (ikke bare boltlengde – den effektive innstøpingen etter å ha tatt hensyn til grunnplatetykkelsen og eventuell utjevningsfuge), og kantavstand fra nærmeste betongfuge eller kant. Uttrekkstestresultater fra testankere som er installert på stedet, er den mest pålitelige verifiseringsmetoden og bør kreves på ethvert prosjekt der det beregnede løftebehovet nærmer seg mer enn 60 % av ankerets kataloguttrekkskapasitet.

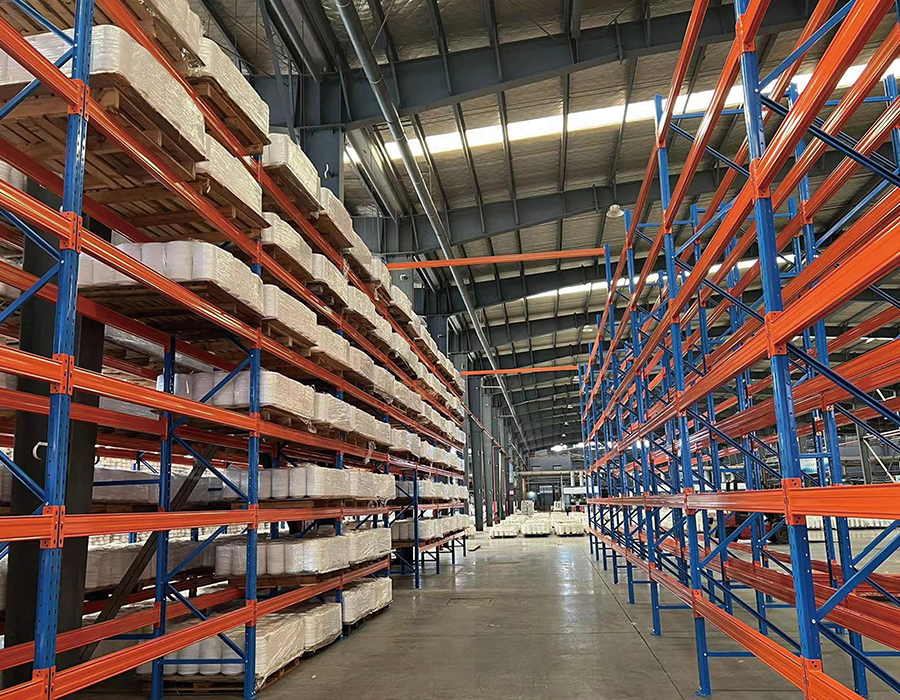

Hvordan gangbreddespesifikasjonen samhandler med stativstabilitet og gaffeltruckvalg

Gangbredde i en kraftige industrielle pallereoler layout er ikke bare en trafikkstyringsbeslutning – det er en systemteknisk begrensning som samtidig bestemmer gaffeltrucktype, maksimal stativhøyde, gjennomstrømningshastighet og total lagringstetthet. Disse variablene er tett koblet, og optimalisering av den ene uten å modellere de andre gir suboptimale resultater som er kostbare å korrigere etter installasjon.

De tre hovedgangkategoriene skaper hver et distinkt sett med gjennomgripende begrensninger:

• Bred gang (3500 mm): Plasser motvektsgaffeltrucker med standard svingradier. Maksimal praktisk stativhøyde er begrenset til ca. 7–8m av gaffeltruckmasthøyde og sikt i høyden. Lagringstettheten er den laveste av de tre konfigurasjonene, men gjennomstrømningsfleksibiliteten er høyest - enhver gaffeltruck i flåten kan operere i alle midtganger, og ingen spesialisert opplæring eller kjøretøy er nødvendig.

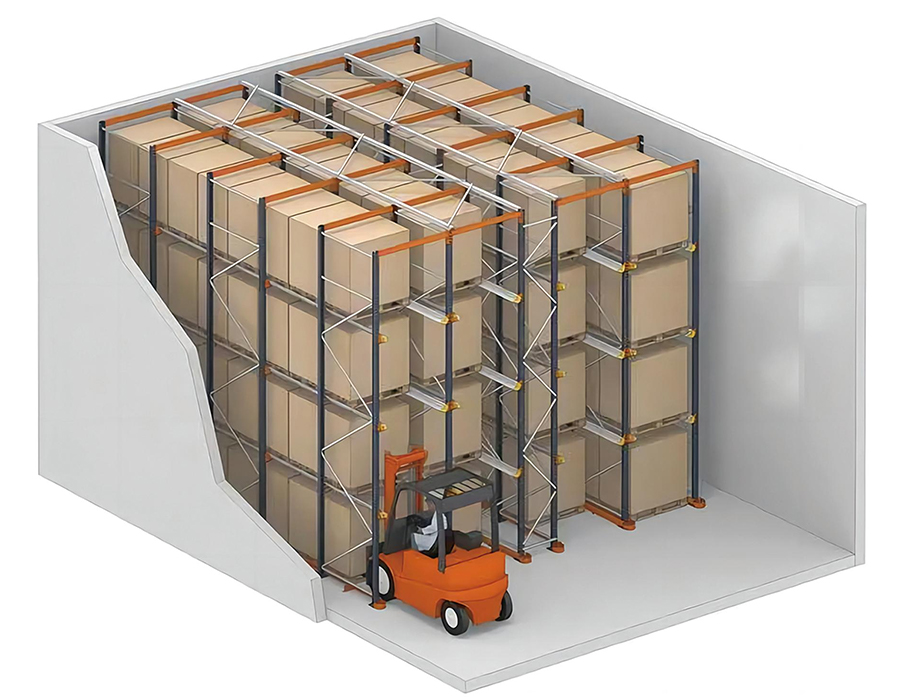

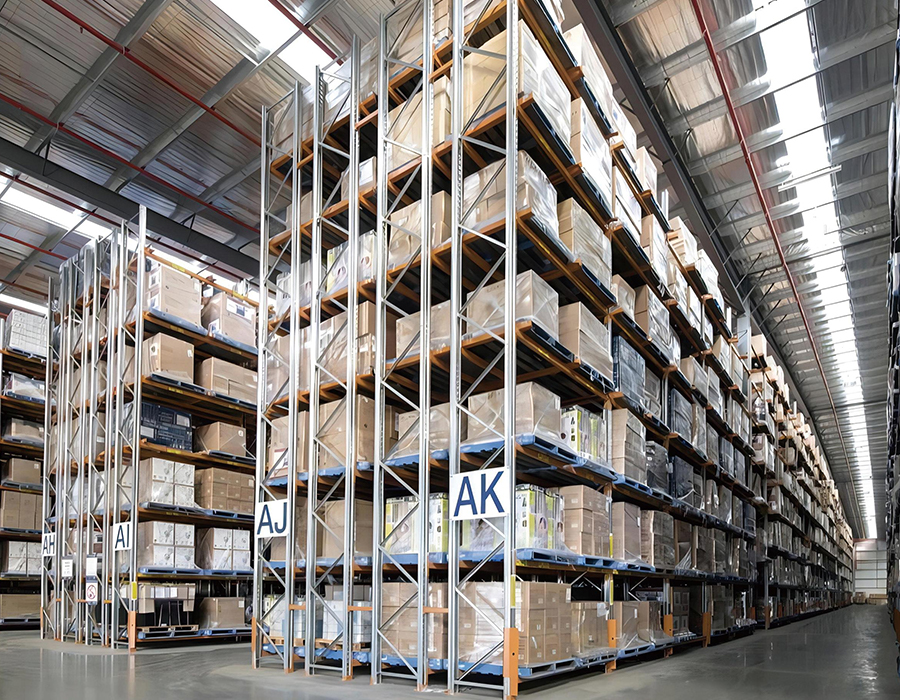

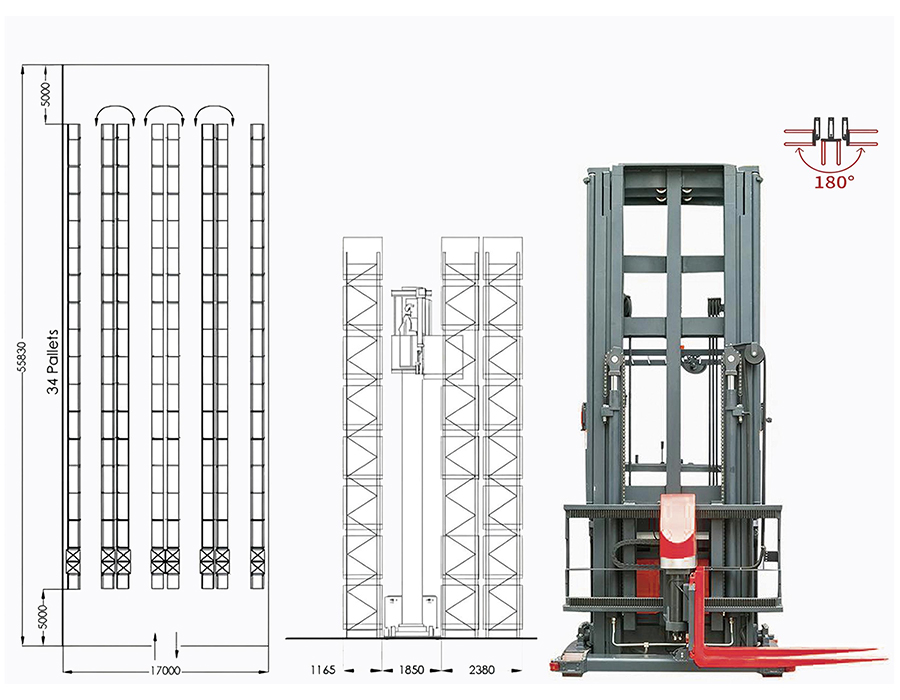

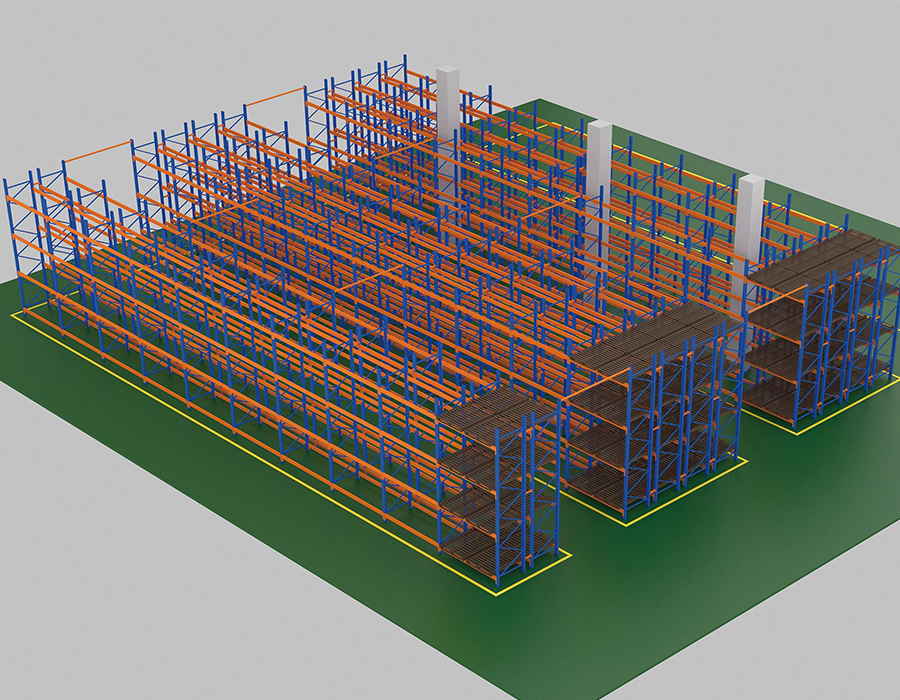

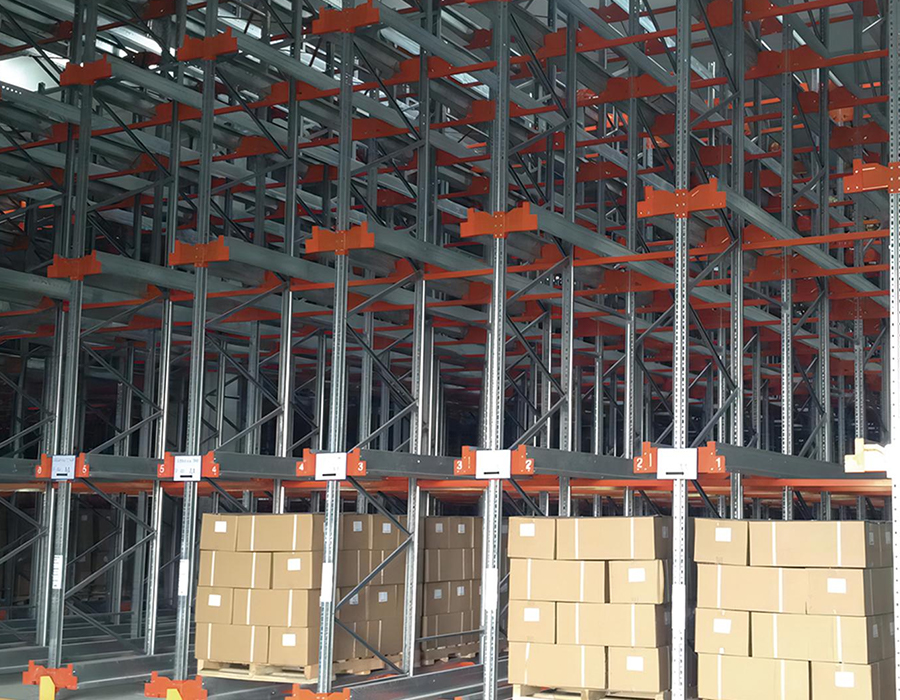

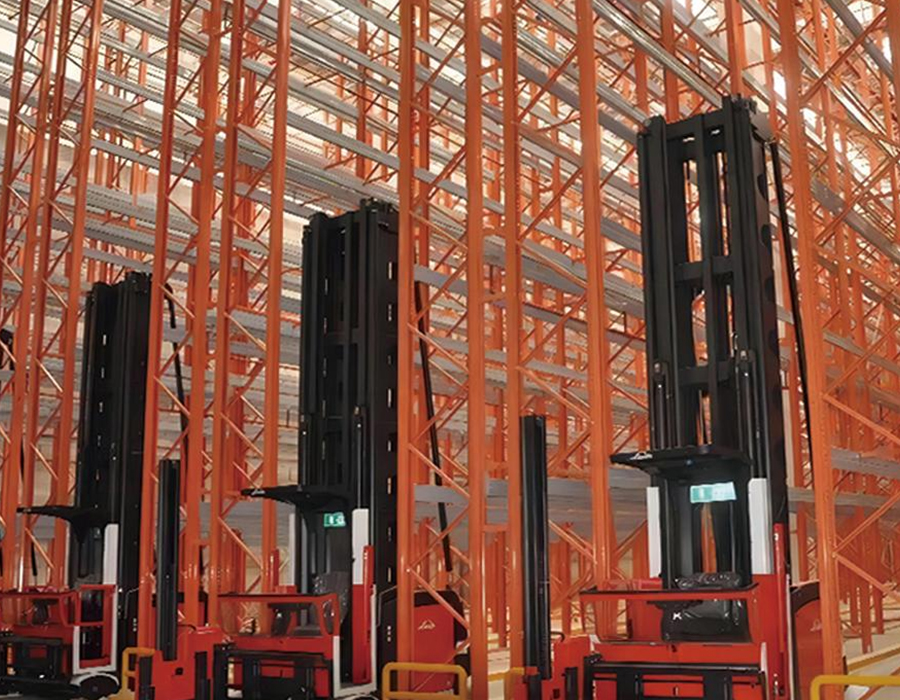

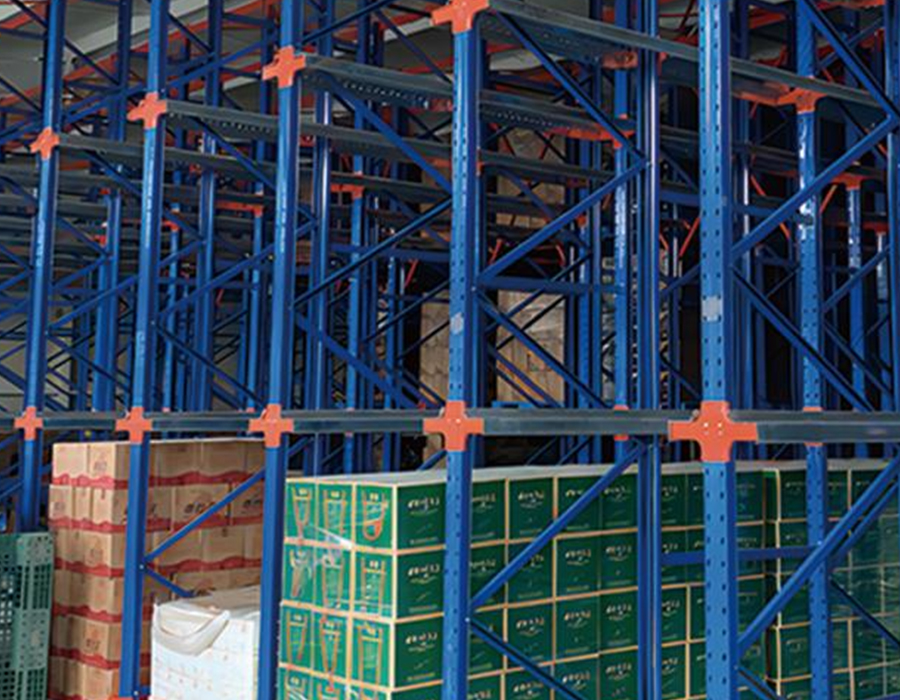

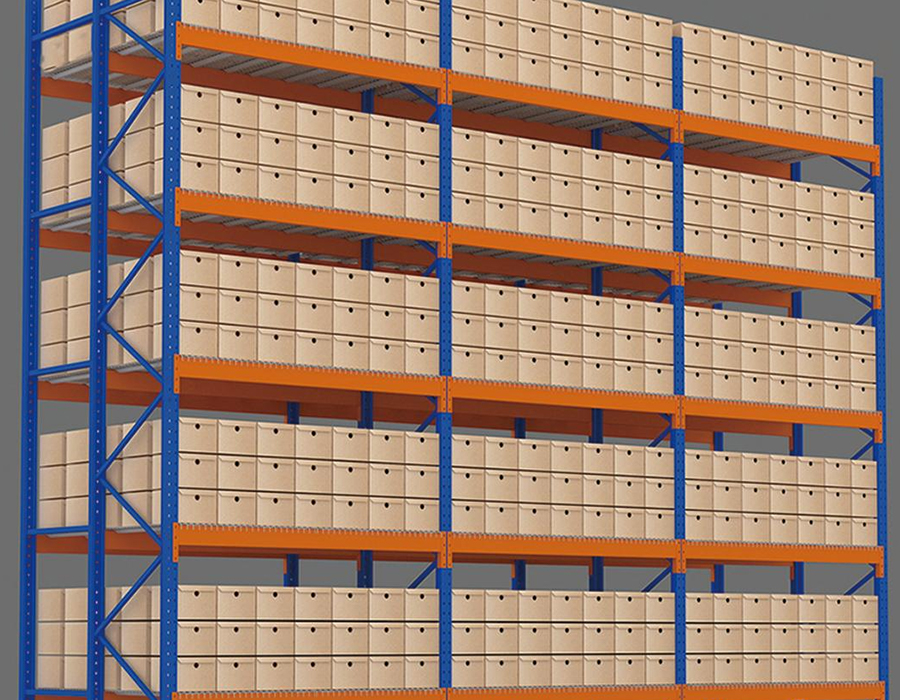

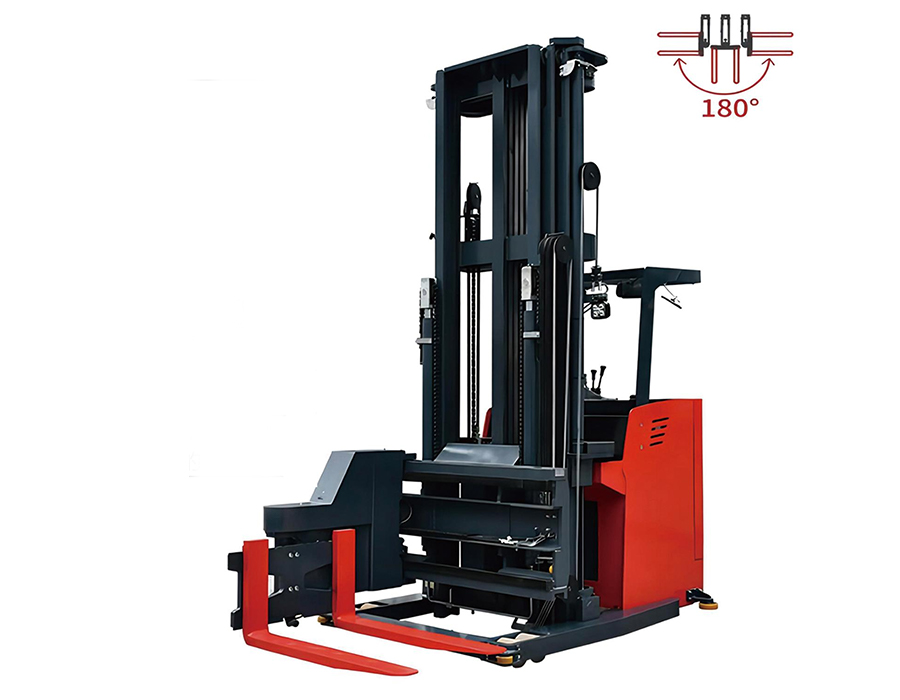

• Smalgang (1800–2200 mm): Krever wirestyrte eller skinnestyrte lastebiler med svært smal gang (VNA) som kjører med føreren hevet langs lasten. Disse lastebilene kan nå 14 meter i høyden og oppnå lagringstettheter som er 40–50 % høyere enn oppsett med bred gang. Imidlertid er VNA-lastebiler en-formål - de kan ikke brukes til mottak eller forsendelsesoperasjoner utenfor stativgangene, og krever en egen flåte av motvekts- eller skyvemasttrucker for oppstillingsområder.

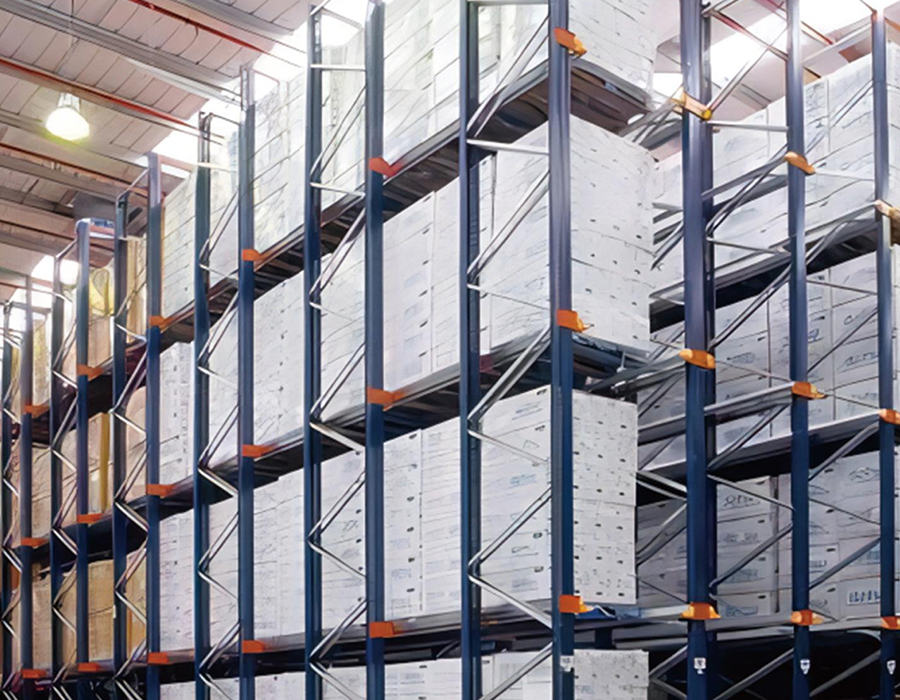

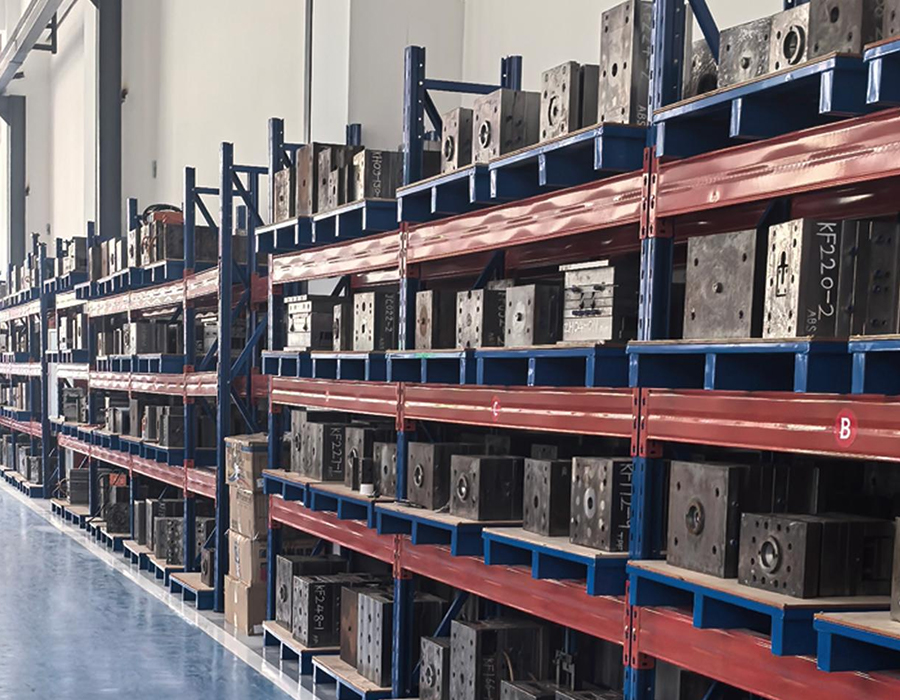

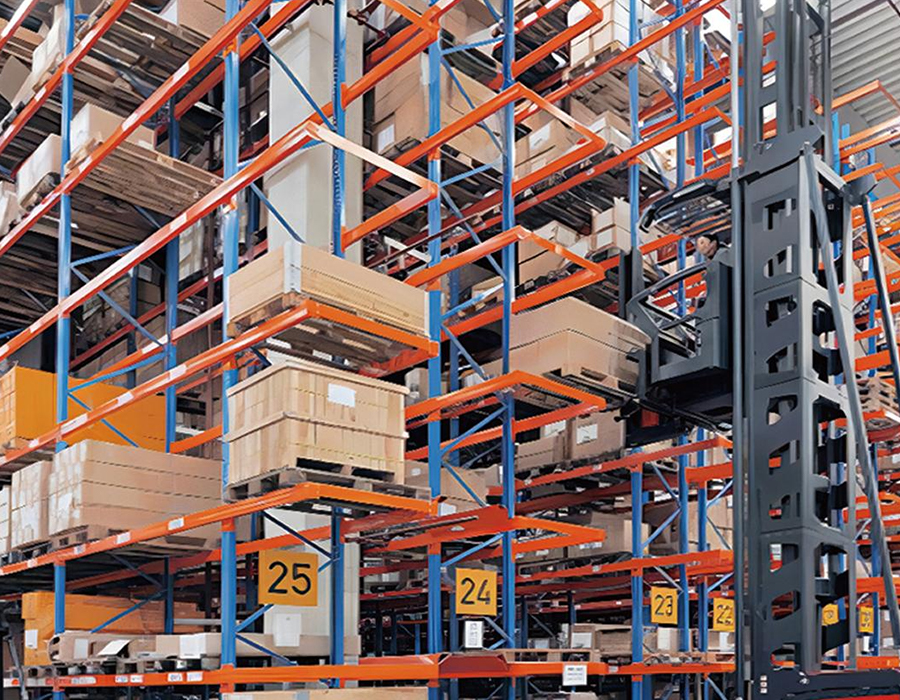

• Reach Truck Aisle (2 700–3 200 mm): Den vanligste konfigurasjonen i moderne kraftige pallereolsystemer, balanserer tetthet og fleksibilitet. Reachtrucker forlenger gaflene uten å flytte kjøretøyets karosseri, noe som tillater drift i smalere ganger enn motvektsmaskiner mens de når høyder på 10–11m. Den kritiske begrensningen er minimum gangbredde for 90-graders pallplassering - dette er spesifikt for hver lastebilmodell og pallorientering og må verifiseres mot den nøyaktige lastebilspesifikasjonen, ikke en generisk tabell.

Hos Huijian begynner konstruksjonsprosessen vår med gaffeltruckspesifikasjonen i stedet for å slutte med den. Å designe stativsystemet først og deretter velge en gaffeltruck som passer er en vanlig sekvenseringsfeil som tvinger fram kompromisser i både gangbredde og stativhøyde som reduserer den totale effektiviteten til lageret.

Overflatebeleggkvalitet i tunge miljøer: Beyond the Micron Count

Pulverlakktykkelsen er spesifikasjonen som oftest siteres når man sammenligner overflatefinishkvalitet mellom kraftige industrielle pallereolleverandører. En standardspesifikasjon på 60–80 mikron tørrfilmtykkelse er mye referert, og de fleste anerkjente produsenter oppfyller denne terskelen. Imidlertid er beleggtykkelse alene en ufullstendig prediktor for korrosjonsmotstand og beleggsvedheftslengde i ekte industrielle miljøer - forbehandlingsprosessen før pulverpåføring er den mer kritiske variabelen.

Standard forbehandlingssekvens for industrielt reolstål involverer avfetting, overflatebeising eller kuleblåsing for å fjerne kalkavleiring og rust, fosfatering for å lage et konverteringsbelegg som binder seg kjemisk til ståloverflaten, og en siste passiveringsskylling før pulverpåføring. Fosfatlaget er vedheftfundamentet – uten det vil pulverbelegg påført over bart eller utilstrekkelig forberedt stål delaminere ved kuttekanter og slagsoner innen 12–24 måneder i fuktige eller kjemisk aktive miljøer, uavhengig av beleggtykkelse. Saltspraytesting i henhold til ISO 9227 ved minimum 500 timer er en meningsfull kvalitetsstandard; Leverandører bør kunne gi testsertifikater i stedet for kun spesifikasjoner.

For kjølelagringsapplikasjoner der reoler fungerer ved temperaturer under -20°C, blir standard polyesterpulverbelegg sprø og mister slagfasthet. Epoksy-polyester hybridbelegg eller varmgalvanisering er de riktige spesifikasjonene i disse miljøene. Valget mellom dem innebærer en avveining mellom kostnad og tilgjengelighet: varmgalvanisering gir overlegen langsiktig korrosjonsbestandighet og overlever mekanisk skade uten delaminering, men skadede galvaniserte seksjoner kan ikke repareres i felten med maling, mens hybridbelagte komponenter kan repareres. Med våre seks produksjonslinjer og interne belegningsprosesser ved vårt 58 000 kvadratmeter store anlegg, opprettholder vi direkte kontroll over forbehandlingskvaliteten på alle trinn – noe som utkontrakterte belegningsprosesser ikke kan garantere pålitelig.

Laste oppslagstavler: juridiske krav eller praktisk sikkerhetsverktøy?

Lasteoppslagstavler — plakettene montert på reoler som viser maksimalt tillatte belastninger per rom, per bjelkenivå og per oppreist ramme — er påkrevd i henhold til de fleste nasjonale industrielle reolstandarder, inkludert Kinas GB/T 25820 og den europeiske EN 15635. I praksis blir de ofte behandlet som et samsvarsverktøy snarere enn en betydelig driftsformalitet.

En korrekt spesifisert lastmelding for et kraftig pallereolsystem bør kommunisere mer enn et enkelt totalbrønnkapasitetsnummer. Driftsnyttige lastmeldinger inkluderer følgende informasjon:

• Maksimal belastning per bjelkenivå (ikke bare per brønn), siden operatører som tar plasseringsbeslutninger jobber nivå for nivå, ikke brønn-for-brønn.
• Maksimale enhetslastdimensjoner – spesielt grenser for palloverheng og om kapasiteten forutsetter to paller per bjelkenivå eller en overdimensjonert pall.
• Minimum gulvlastkapasitet i området, slik at driftsledere kan kryssreferanse mot eventuelle endringer i gulvets tilstand over tid.
• Produsenten av reolsystemet, installasjonsdatoen og den tekniske standarden som systemet ble designet for – kritisk informasjon når skadereparasjon eller utvidelse vurderes år etter installasjon.

Den mer praktiske utfordringen er at lastmeldinger først er effektive når personellet som leser dem forstår hva tallene betyr i sammenheng med deres faktiske inventar. En kapasitet på 2000 kg per bjelkenivå er et abstrakt tall for en gaffeltruckfører med mindre det har blitt oversatt til et spesifikt pallantall og produkttypereferanse. Fasiliteter som supplerer standard lastmelding med et produktspesifikt referansekort – for eksempel «maksimalt 2 paller med produkt A, eller 1 pall med produkt B per nivå» – rapporterer betydelig bedre operatøroverholdelse av lastgrenser enn de som bare publiserer teknisk standardvarsel.
