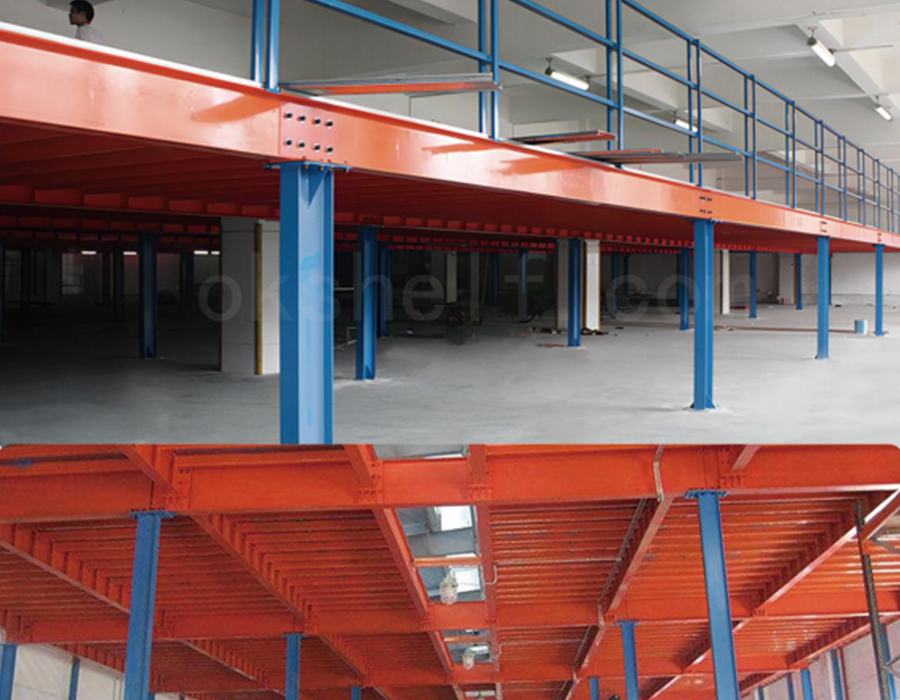

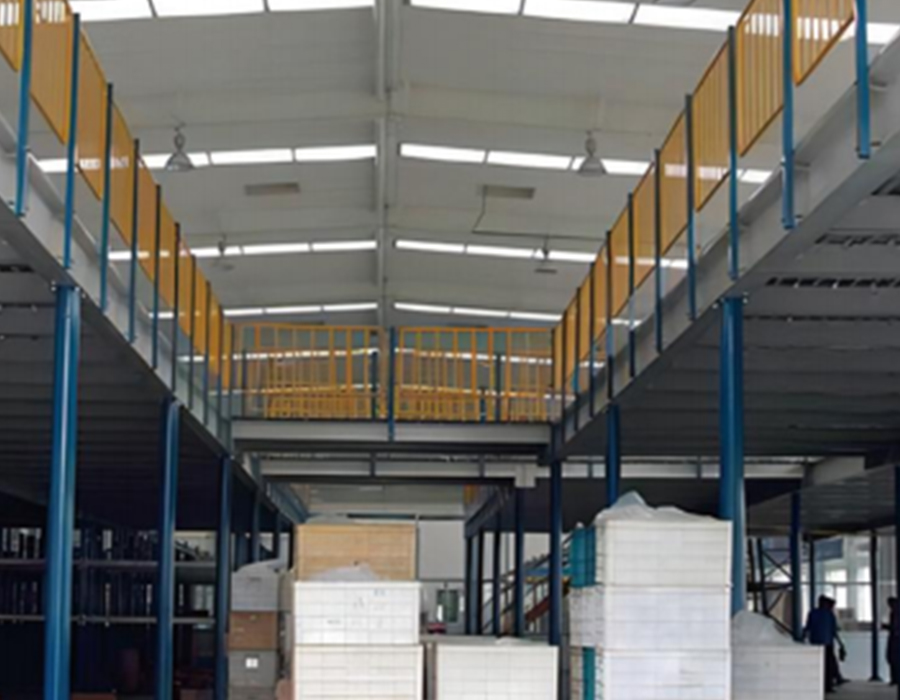

Stålplattform

Hvordan klare høydebegrensninger bør drive hver beslutning om mesaninhyller

Fri innvendig høyde - den brukbare vertikale dimensjonen fra ferdig gulv til den laveste hindringen over - er den mest begrensende parameteren i enhver mesanin hyller systemprosjekt, men det måles ofte på bare ett eller to punkter i bygningen i stedet for å kartlegges systematisk over hele installasjonsfotavtrykket. Takkonstruksjoner, HVAC-kanaler, brannslokkingsrør, belysningsarmaturer og kranbanebjelker skaper alle lokale høydebegrensninger som kan falle godt under den nominelle frie høyden som er angitt i bygningsspesifikasjonen. Installering av et lagerhyllesystem i mesaninstålplattform uten en omfattende overliggende obstruksjonsundersøkelse resulterer rutinemessig i strukturelle konflikter som bare oppdages under installasjonen, noe som krever kostbar bjelkeomføring eller reduksjon av mesaninhøyden.

Minimum frihøydeberegning for en to-etasjes mesanin hyller system må tilfredsstille alt av følgende samtidig: den frie takhøyden som kreves i første etasje under mesanindekket (typisk 2 400–2 700 mm for personelltilgang med materialhåndteringsutstyr); den strukturelle dybden til selve mesanindekket, inkludert primære bjelker, sekundære bjelker og terrassebord (vanligvis 250–450 mm avhengig av spennvidde og belastning); den frie takhøyden som kreves på mesaningulvet (igjen minimum 2400–2700 mm, mer hvis reoler eller høye hyller skal installeres over mesaninen); og krav til brannslukking, som i mange jurisdiksjoner krever et minimumsavstand mellom toppen av lageret og sprinklerdeflektorer på 450–600 mm. Å legge til disse lagene gir ofte en minimum bygningsfri høyde på 6,5–7,5 m for et funksjonelt to-nivå mesaningulvreolsystem, som eliminerer mange eldre lagerbygninger fra vurdering uten vesentlige strukturelle endringer.

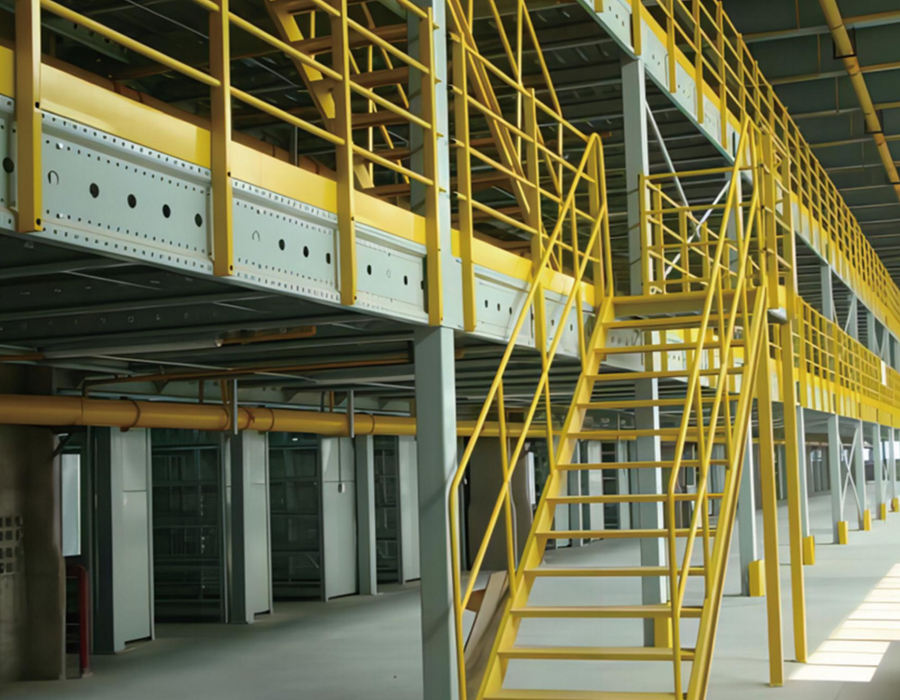

Der byggehøyden er på grensen, er reduksjon av den strukturelle dybden til mesanindekket den primære spaken. Bytting fra konvensjonell I-bjelke primærstruktur til cellulære bjelker - stålbjelker med sirkulære eller sekskantede baneåpninger - lar tjenester som sprinklerrør og elektriske ledninger passere gjennom bjelkebanen i stedet for under den, og gjenvinner 150–300 mm av strukturell dybde uten å redusere bjelkens belastningskapasitet. Denne enkle designendringen kan gjøre en marginal bygning mulig for en komplett mesaninhyllesysteminstallasjon.

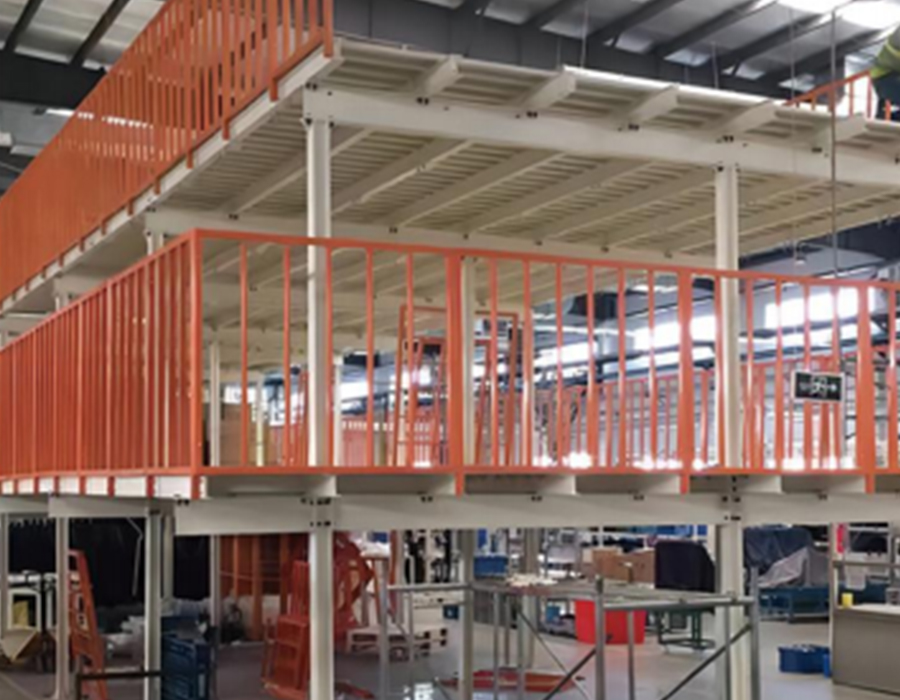

Kolonnenettoppsett og dens kaskadeeffekt på operasjoner i første etasje

Søylenettet til et lagerhyllesystem i mesanin av stålplattform er ikke bare et strukturelt spørsmål – det er en beslutning om romlig planlegging som permanent former hvordan arealet i første etasje under mesaninen kan brukes i hele installasjonens levetid. Søyler plassert uten referanse til materialflyt i første etasje, utforming av reoler eller svingradier av utstyr skaper hindringer som reduserer nytten i første etasje langt mer enn det fysiske fotavtrykket til selve søylene.

En søyle plassert i midten av en planlagt gaffeltruckgang blokkerer ikke bare den midtgangen – den tvinger frem en gangflytting som kan komprimere tilstøtende lagringsplasser, redusere reollengden eller skape døde soner i hjørnegeometrien rundt søylen som er for smale for standard pallereoler, men for brede til å stå tomme. Den kumulative effekten av dårlig søyleplassering i sonen i første etasje kan redusere brukbare reolposisjoner med 15–25 % sammenlignet med en layout der søylenettet ble koordinert med reoloppsettet fra begynnelsen.

Den praktiske planleggingstilnærmingen er å etablere reolen og gangoppsettet i første etasje først, og deretter definere mesanin-søylenettet for å justere søylesenterlinjene med stativets loddrette rader i stedet for med stativgangens sentre. Dette betyr at søyler faller mellom lagringsposisjoner i stedet for innenfor gangene, og minimerer driftspåvirkningen. I de fleste standard konfigurasjoner for pallereoler med 2700 mm brønnbredder og 3500 mm brede midtganger, kan et søylegitter på omtrent 5 400 mm (to brønnbredder) i lagringsretningen og 8 000–10 000 mm i gangretningen fungere. Gitter som er bredere enn 10 000 mm begynner å kreve betydelig dypere primærbjelker for å kontrollere nedbøyning under belastninger fra mesaningulv, øker strukturell dybde og forbruker takhøyde.

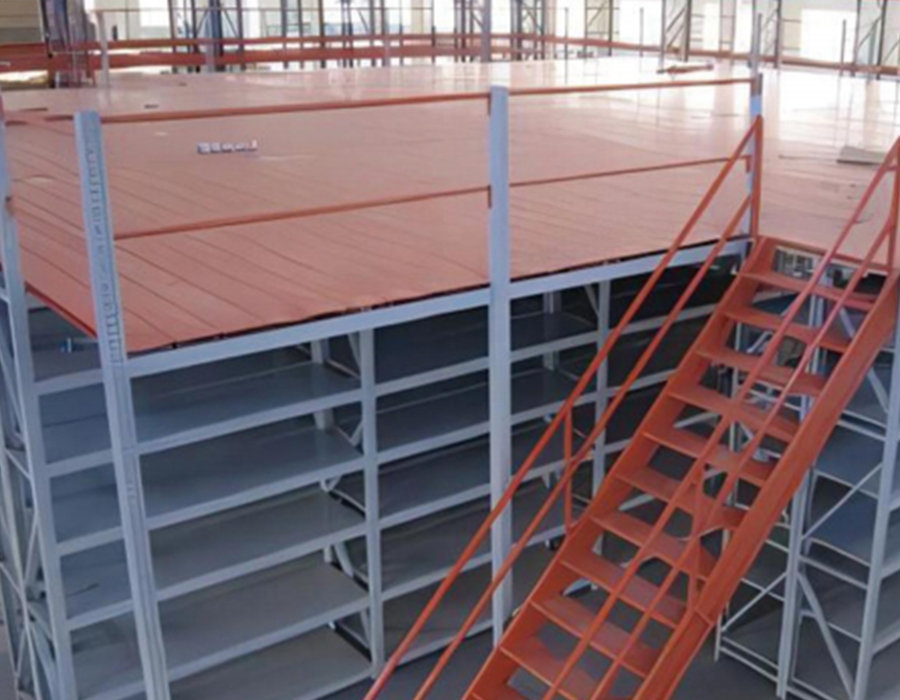

Utvalg av terrassemateriale: Strukturelle og operasjonelle avveininger på tvers av vanlige alternativer

Terrasselaget til en reolsystem for mesaningulv – overflaten som sitter på toppen av den sekundære bjelkestrukturen og danner den brukbare plattformen – er spesifisert i flere konkurrerende materialer, hver med distinkte strukturelle, operasjonelle og vedlikeholdsegenskaper. Valget er sjelden enkelt fordi de styrende kravene er forskjellige mellom mesaningulvflaten (hvor personell går og utstyr opererer) og eventuelle reolhyller installert over den (som krever en flat, lastfordelende base).

Harpiksbundet sponplate er den vanligste terrassespesifikasjonen i mezzaninhyllesystemer beregnet for manuelle plukkeoperasjoner, hovedsakelig fordi dets tykke tverrsnitt fordeler punktbelastninger fra stativbenbaser over et bredere kontaktområde og gir en stillegående, sklisikker gangflate. Det kritiske installasjonskravet er at RBPB-paneler må støttes fullt ut langs alle fire kanter – ustøttet spenn mellom sekundære bjelker ved panelets midtpunkt forårsaker progressiv delaminering under gjentatt dynamisk belastning. I miljøer med fuktighetseksponering – inkludert forrom og lasterom med høy luftfuktighet – er fenolbelagt RBPB eller stålplate den passende spesifikasjonen, som standard RBPB sveller i kantene og mister strukturell integritet innen 12–18 måneder etter regelmessig fuktighetskontakt.

Krav til brannrom og hvordan de påvirker utformingen av mezzaninhyller

Et lagerhyllesystem i mesaninstålplattform endrer fundamentalt brannrisikoprofilen til bygningen den okkuperer, og brannmyndighetskrav for oppdeling, undertrykking og utgang er ofte de mest begrensende regulatoriske faktorene i mesanindesign - mer enn strukturell belastning eller byggehøyde i mange prosjekter. Forståelse av disse kravene før layoutdesign er fullført forhindrer scenariet der en strukturelt forsvarlig mesanindesign krever omfattende rekonfigurering for å oppnå samsvar med brann.

Kjernen er at en mellometasje skaper et lukket rom under det som oppfører seg som et eget brannrom uavhengig av om det er fysisk lukket med vegger. De fleste byggeforskrifter og fortolkninger av brannmyndigheter behandler undersiden av mesanindekket som et tak som enten må brannklassifiseres til en spesifisert standard eller være utstyrt med sprinklerdekning under det som om det var et lukket rom. I praksis betyr dette at en mesaninhyllesysteminstallasjon i en bygning med et eksisterende sprinkleranlegg på taknivå nesten alltid krever ekstra sprinklerhoder installert i undermezzaninrommet, og krever ofte et ytterligere lag med sprinklere ved eller like under mesanindekkets overflate for å beskytte etasjen over.

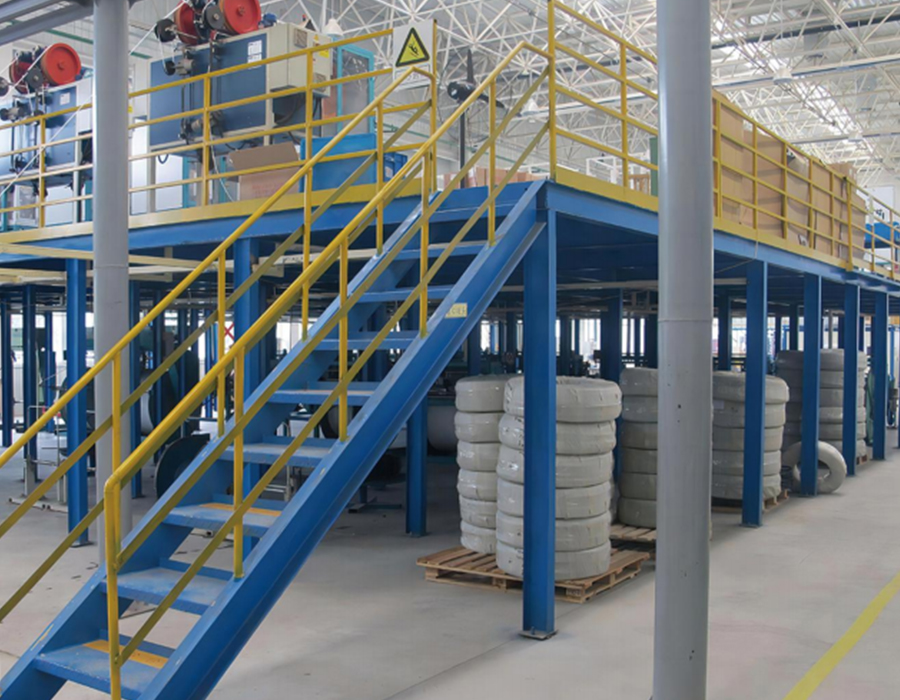

Utgangskrav pålegger ytterligere layoutbegrensninger. De fleste brannforskrifter krever to uavhengige rømningsveier fra et hvilket som helst mesaningulvområde der personell regelmessig er til stede, med maksimal reiseavstand til en trapp på 18–45 meter avhengig av jurisdiksjon og beleggsklassifisering. For store mesaninhylleinstallasjoner krever dette ofte to trapper plassert for å betjene motsatte ender av plattformen, som bruker mesaningulvareal og krever tilsvarende åpninger gjennom mesanindekkstrukturen som må være innrammet og kantbeskyttet. Planlegging av trappeplasseringer som en ettertanke - etter at reolplanleggingen er ferdigstilt - resulterer jevnlig i trapper som kommer i konflikt med reolbukter eller som ikke kan oppnå nødvendig reiseavstand uten en tredje trapp.

Levende belastningsspesifikasjon for mezzaninhyller: Hva designverdien faktisk dekker

Utformingsbelastningen for et reolsystem i mesanin – typisk uttrykt i kN/m² eller tonn per kvadratmeter – er spesifikasjonen som er mest fremtredende i leverandørforslag, men det er også det tallet som oftest mistolkes av kjøpere. Effektiv belastningsgrad er en antakelse om jevnt fordelt belastning (UDL) som brukes over hele mesaningulvområdet for strukturelle designformål. Den representerer ikke den maksimale belastningen som kan plasseres på et enkelt punkt, og den tar ikke hensyn til dynamiske effekter fra bevegelig utstyr eller konsentrert belastning fra stativbensbaser.

En mesanin designet til 5 kN/m² (omtrent 500 kg per kvadratmeter) betyr ikke at hver kvadratmeter kan bære 500 kg reoler pluss 500 kg produkt samtidig – 5 kN/m² er den kombinerte kvoten for struktur, lagring og bruk. Videre er fordelingen som forutsettes i UDL-beregningen ensartet, men reolsystemer konsentrerer belastning ved benbasepunkter. En standard hyllebrønn med lang spennvidde med et fotavtrykk på 2 400 mm × 600 mm og en kapasitet på 1 500 kg konsentrerer seg på fire bunnplatekontakter, hver med et kontaktareal på kanskje 60 mm × 60 mm. Det lokaliserte gulvtrykket ved hvert kontaktpunkt kan være ti til femten ganger den nominelle UDL, noe som betyr at terrassebord og sekundærbjelkestruktur må kontrolleres for lokal stansing og bøying under konsentrert belastning i tillegg til den globale UDL-kontrollen.

Hos Huijian er designene våre for mesaninhyllesystem utviklet gjennom vårt dedikerte FoU-senter, med strukturelle beregninger som eksplisitt tar for seg både globale UDL og lokaliserte ben-base punktbelastninger – kombinasjonen som gjenspeiler hvordan mesaningulv faktisk yter i bruk, i stedet for hvordan de vises på et enkelt spesifikasjonsark for lastklassifisering.

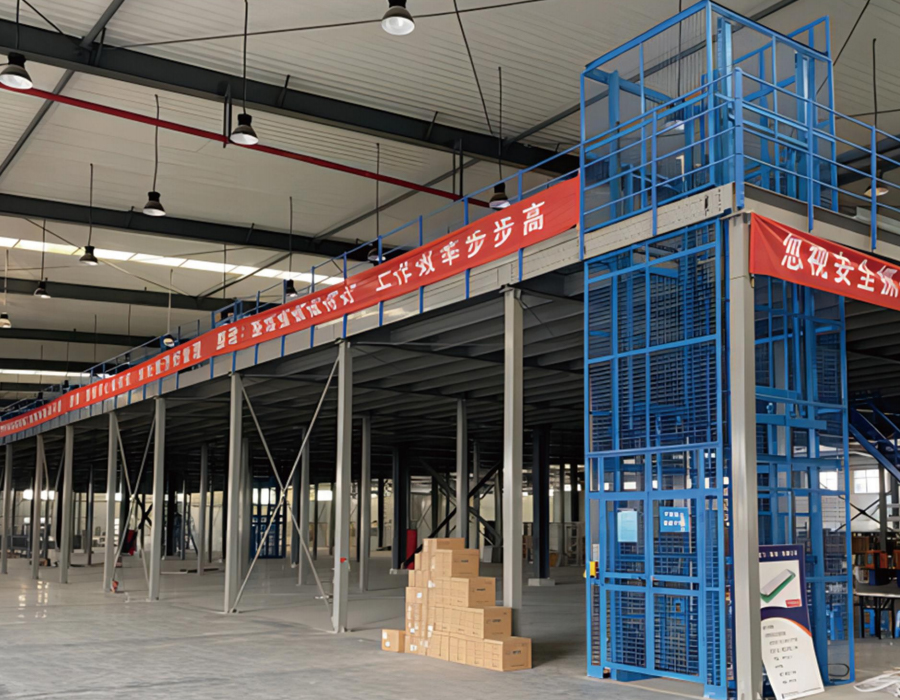

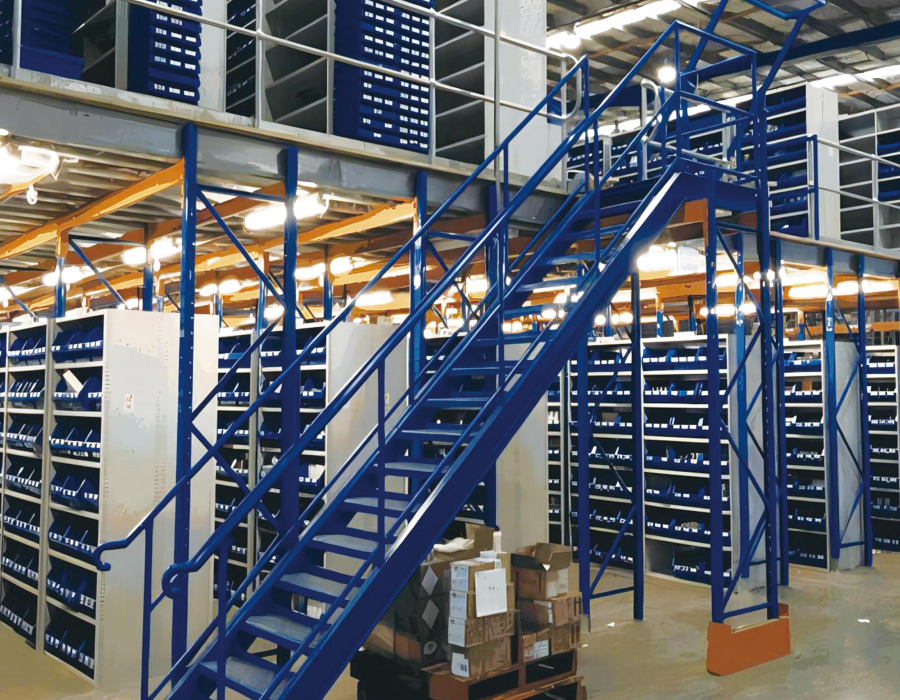

Integrering av vertikale transportører og vareløftere i mezzanin-hyllesystemdesign

Et mezzanin-hyllesystem som utelukkende er avhengig av trapper for vertikal varebevegelse, blir en produktivitetsflaskehals når gjennomstrømningen øker. Integreringen av vertikale transportører, vareløftere eller palleløfter i mesaninstrukturen er et designhensyn som må tas opp på planleggingsstadiet – ettermontering av disse elementene i en fullført mesanininstallasjon er betydelig mer komplisert og kostbart enn å inkorporere dem fra begynnelsen.

Den strukturelle implikasjonen av en vareløftsjakt som trenger inn i et mesanindekk er at dekkåpningen må være fullstendig innrammet med strukturelle trimmerbjelker som er i stand til å omdirigere belastningene som ellers ville blitt båret av de avbrutte sekundærbjelkene. Trimmerbjelkene overfører disse omdirigerte lastene til de nærmeste primærbjelkene, som må dimensjoneres for å bære det ekstra sideelvområdet. For store løfteåpninger – en palleløfter med en plattform på 1200 mm × 1200 mm krever en dekkåpning på ca. 1500 mm × 1500 mm inkludert klaringer – kan trimmerbjelkebelastningene være betydelige og kan kreve en ekstra mesaninsøyle ved siden av åpningen for å gi en kort belastningsvei til fundamentet.

Utover den strukturelle innrammingen krever grensesnittet mellom heisen og mesanindekket spesiell oppmerksomhet på tre områder:

• Utjevningstoleranse: Vareheiser og vertikale transportører må ankomme mellomgulvet innenfor ±5 mm fra den ferdige dekksoverflaten for jevn overføring av vogn og pall. Strukturell nedbøyning av mesanindekket under belastning og setting av heisfundamentet over tid kan både føre til at heisplattformen og dekket avviker fra innretting etter installasjon. Ved å spesifisere justerbare nivelleringsinnretninger ved heisens landingspunkt, i stedet for faste terskelplater, tillater omjustering uten strukturelle endringer.
• Kantbeskyttelse ved dekkåpningen: Mesanindekkets åpning for heissjakten er en fallfare når heisplattformen ikke er på mesaninnivå. Forriglede sikkerhetsporter – porter som bare kan åpnes når heisplattformen er tilstede og i vater – er den korrekte spesifikasjonen for enhver vareheis som brukes i et bemannet mesaninmiljø. Enkle kjedesperrer eller hengslede porter uten forrigling er ikke tilstrekkelig for å overholde industrielle sikkerhetsforskrifter i de fleste jurisdiksjoner.
• Vibrasjonsisolering: Vertikale transportører og frem- og tilbakegående heiser genererer periodiske vibrasjoner som overføres gjennom monteringsstrukturen til mesaninrammen. Uten isolasjonsfester mellom transportørbasen og mesaninstrukturen, sliter denne vibrasjonen ut boltede forbindelser og kan løsne hyllefester i tilstøtende brønner over måneder med kontinuerlig drift. Antivibrasjonsfester eller isolasjonsputer ved transportørens baseramme bør spesifiseres som standard, ikke som en valgfri oppgradering.

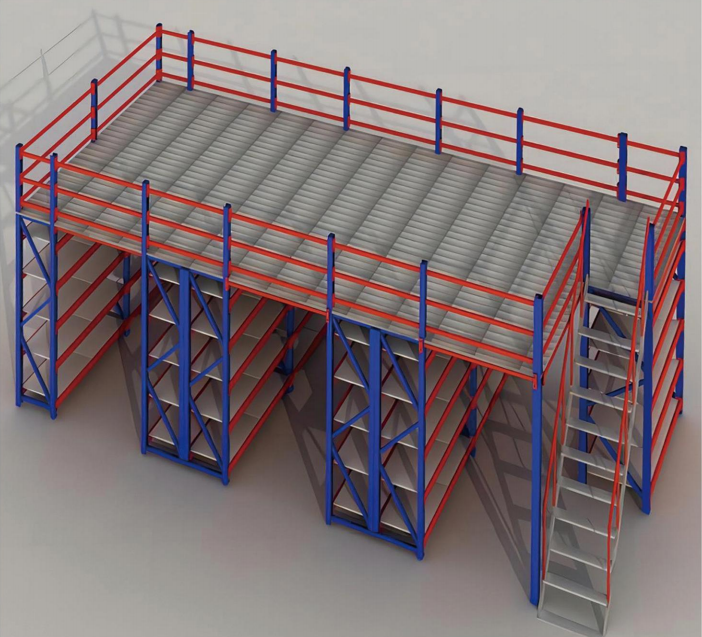

Modulære kontra spesialtilvirkede mezzaninstrukturer: Hvor kostnadsforskjellen faktisk ligger

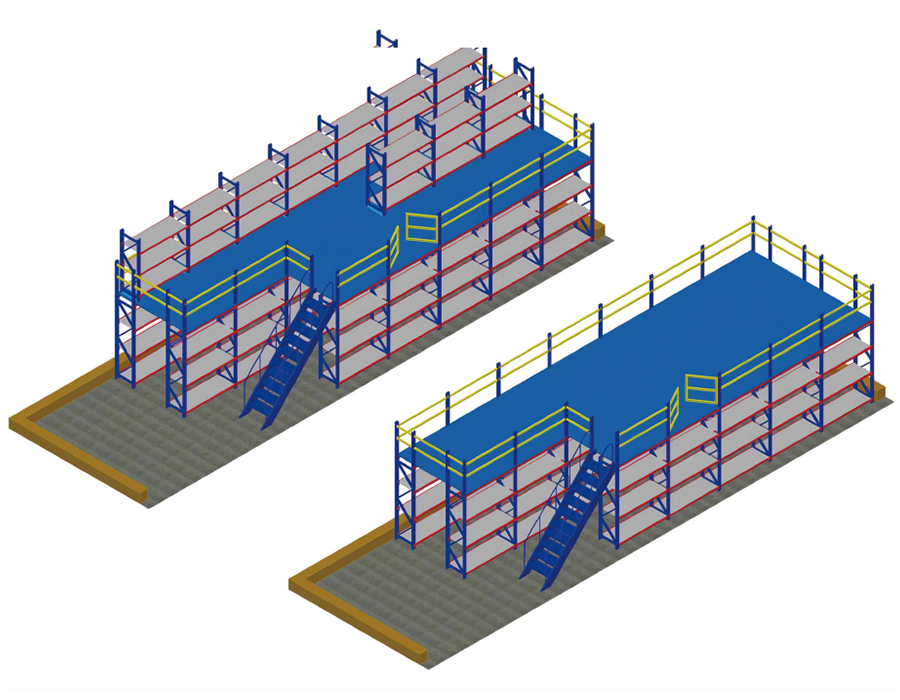

Valget mellom et modulært mezzanin-hyllesystem – bygget av standardiserte, forhåndskonstruerte komponenter i faste trinn – og en fullt skreddersydd struktur er ofte innrammet som en enkel kostnadssammenligning der modulær er billigere. Denne innrammingen er nøyaktig i mange standardapplikasjoner, men brytes ned under spesifikke forhold der begrensningene til modulære systemer genererer skjulte kostnader som bare vises under installasjon eller drift i stedet for i det første tilbudet.

Modulære mesaninsystemer oppnår sin kostnadseffektivitet gjennom standardiserte søylestørrelser i faste høydeintervaller (typisk 100 mm eller 150 mm trinn), standardiserte bjelkespenn i faste bredder (vanligvis 2 000 mm, 2 500 mm, 3 000 mm), og forhåndskonstruerte koblingsdetaljer som gjentas identisk på tvers av strukturen. Denne standardiseringen reduserer konstruksjonstiden og produksjonskostnadene dramatisk for rektangulære mesaninfotavtrykk i bygninger med vanlige dimensjoner. Kostnadssammenligningen favoriserer virkelig modulære systemer under disse forholdene med 20–35 % fremfor tilsvarende tilpassede strukturer.

Forholdene der modulære systemer mister kostnadsfordelen inkluderer:

• Uregelmessig bygningsgeometri: Ikke-rektangulære mesaninfotavtrykk – L-former, kuttede hjørner for å unngå søyler, eller mesaniner som går rundt strukturelle elementer – krever spesialkuttede bjelker og ikke-standardiserte tilkoblingsdetaljer som eliminerer fabrikasjonseffektiviteten til det modulære systemet samtidig som begrensningene til dets faste trinnvise dimensjoner opprettholdes.
• Høy konsentrert belastning: Standard modulære mesaninkomponenter er konstruert til spesifikke UDL-klassifiseringer. Der reoler eller utstyr påfører konsentrerte belastninger som krever oppgraderte bjelker eller ekstra søyler i en standardmodul, må det modulære systemet modifiseres lokalt - noe som ofte koster mer enn å inkludere oppgraderingen i et tilpasset design fra starten av.
• Trange høydebegrensninger: Modulære systemer tilbyr begrenset evne til å minimere strukturell dybde fordi bjelkeprofiler er festet av standard produktspekter. Tilpasset fabrikasjon tillater bjelkedybdeoptimalisering ved bruk av cellulære bjelker, stjernebjelker eller ikke-standardiserte seksjoner som gjenvinner 100–200 mm takhøyde i høydekritiske bygninger.

Vår lager mesanin stålplattform hyller systemer er tilgjengelige i både modulære og fullt konstruerte tilpassede konfigurasjoner, utviklet gjennom vårt 1500 kvadratmeter store FoU-senter og produsert på tvers av seks dedikerte produksjonslinjer – noe som betyr at den strukturelle løsningen kan tilpasses nøyaktig til bygningens geometri og belastningskrav i stedet for å tvinge bygningen til å samsvare med et standard produktrutenett.

Håndtere differensialoppgjør mellom mesaninkolonner og eksisterende stativstrukturer

I lageranlegg hvor et mesanin-reolsystem er installert i nærheten av eller strukturelt forbundet med eksisterende kraftige pallereoler, er differensialoppgjør mellom mesanin-søylene og de tilstøtende reolstenderne et langsiktig serviceproblem som sjelden tas opp i installasjonsplanleggingen. Begge strukturtypene påfører betydelige punktbelastninger på lagergulvet, men de gjør det gjennom forskjellige bunnplateområder, ved forskjellige belastningsintensiteter og med forskjellige lastehistorier - forhold som gir forskjellige setningshastigheter over tid.

Mezzanin-søyler påfører vanligvis høyere vedvarende punktbelastninger enn pallereol-stendere - en mesanin-søyle som støtter 40–60 tonn gulv, levende last og reoler over den genererer et bunnplatetrykk en størrelsesorden høyere enn en standard pallereol stående under samme fotavtrykk. Dersom begge er fundamentert på samme betongplate med jevn tykkelse, vil mesaninsøylen indusere større platenedbøyning og langvarig krypesetning enn tilstøtende stativ oppreist. I løpet av to til fem år kan denne differensialsettingen gi en relativ vertikal forskyvning på 5–15 mm mellom mesanin-søyler og tilstøtende reolrader - tilstrekkelig til å indusere målbar bue i stativstendere som er fysisk koblet til eller peiling mot mesaninstrukturen, og til å skape en synlig helling på mesanindekkets overflate og som påvirker pallehåndteringsstabiliteten.

Den korrekte strukturelle tilnærmingen er å behandle mesaninen og eventuelle tilstøtende reoler som uavhengige strukturer med en bevisst bevegelsesskjøt mellom dem, uavhengig av hvor nær de er hverandre. Mezzanin-søyler bør forankres til platen gjennom bunnplater som er dimensjonert for å begrense gulvtrykket til et nivå som samsvarer med platens langsiktige bæreevne, ikke bare dens kortsiktige flytestyrke. Der det er kjent at platen er tynn eller undergrunnen komprimerbar, er grunnforbedring under mesanin-søyleplasseringer – gjennom komprimeringsfuging eller installasjon av mikropeler – en mer pålitelig langsiktig løsning enn å forsøke å fordele mesaninbelastninger gjennom overdimensjonerte bunnplater alene.
