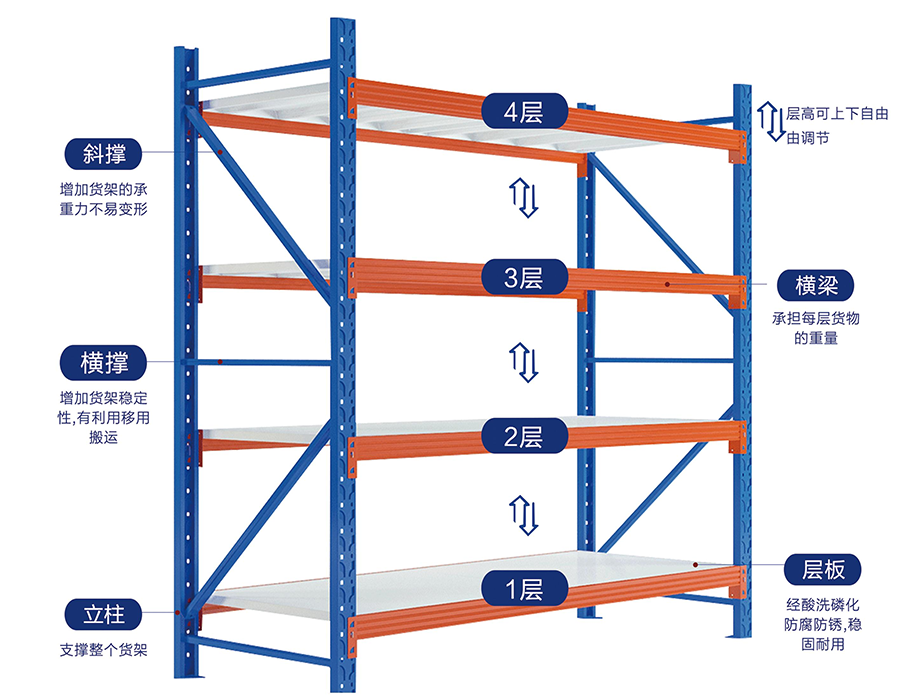

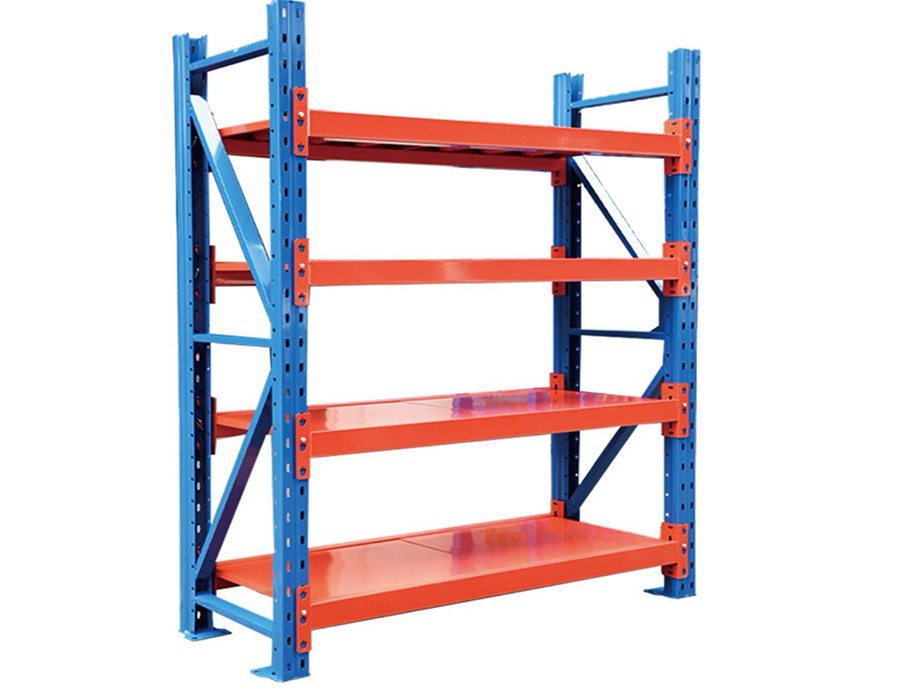

Lette boltløse hyller (≤150 kg/lag)

Hvordan strålespenn påvirker lastfordelingen i boltløse hyller

En av de oftest misforståtte aspektene ved lette boltløse hyller er forholdet mellom bjelkespenn og faktisk bæreevne. Den nominelle belastningen per hylle beregnes vanligvis ved midtpunktet av en fullt støttet bjelke - noe som betyr at når spennet mellom stendere øker, synker den effektive lastekapasiteten ikke-lineært. For en hylle som er vurdert til 150 kg med en spennvidde på 900 mm, kan utvidelse av spennvidden til 1200 mm uten å justere strålemålet redusere den virkelige kapasiteten til under 100 kg under dynamiske lagerforhold. Dette er grunnen til at spennviddevalg alltid bør gå foran lastplanlegging, ikke følge den.

I produksjonsprosessen vår i Huijian blir bjelkeprofiler kaldvalset til spesifikke tykkelsestoleranser, nettopp fordi mindre avvik i ståltykkelsen blander seg betydelig over lengre spenn. En 0,2 mm undertoleranse i en 1,5 mm bjelke kan gi synlig avbøyning ved belastninger godt under den nominelle terskelen. Når du spesifiserer hyller for plukke-og-pakke-miljøer der personalet gjentatte ganger laster og losser hyller, bør dynamiske belastningsfaktorer – typisk 1,25× den statiske verdien – alltid brukes.

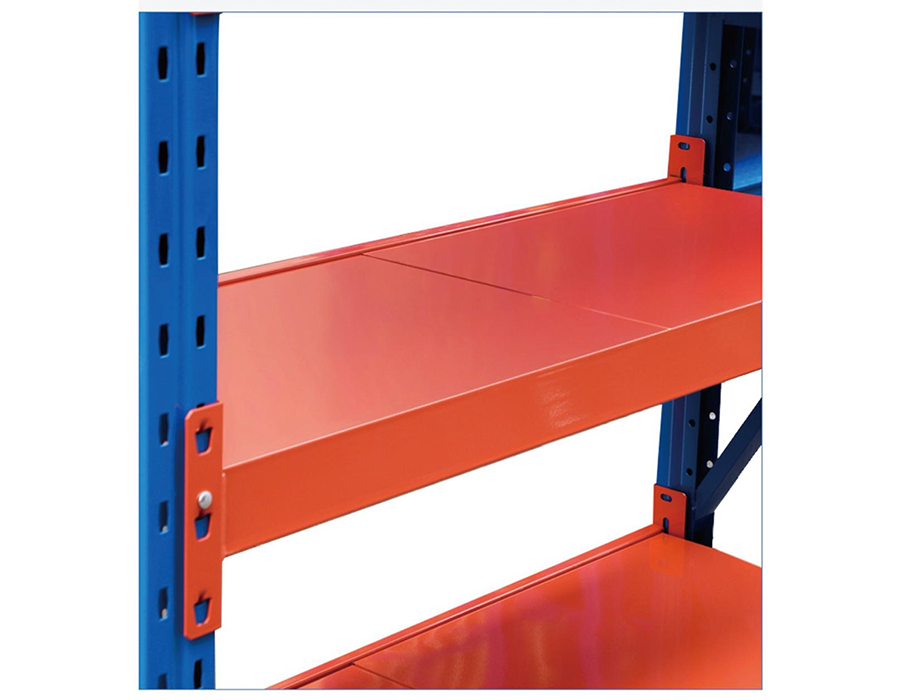

Forstå nitten vs. klipskoblingen: Mer enn et festevalg

Lette boltløse hyllesystemer bruker en av to primære koblingstyper: naglestilen (utstanset flik) og klips- eller krok-stilen. Dette er ikke utskiftbare designpreferanser – de reflekterer ulike strukturelle filosofier og har reelle konsekvenser for installasjon, rekonfigurering og seismisk eller vibrasjonsmotstand.

• Koblinger i naglestil låser bjelken i et utstanset hull i den stående søylen. De motstår horisontale reolkrefter godt og foretrekkes i miljøer med gaffeltrucktrafikk i nærheten eller gulvvibrasjoner, men de krever en hammer for høydejustering og tolererer ikke hyppig omkonfigurering.
• Clip-/krok-in-koblinger setter inn i slissede stendere og kan flyttes for hånd på sekunder. De tilbyr utmerket fleksibilitet for dynamiske inventarmiljøer, men er mer utsatt for løftekrefter - noe som betyr at utilsiktet oppadgående støt nedenfra kan løsne en bjelke hvis klippedybden er liten.

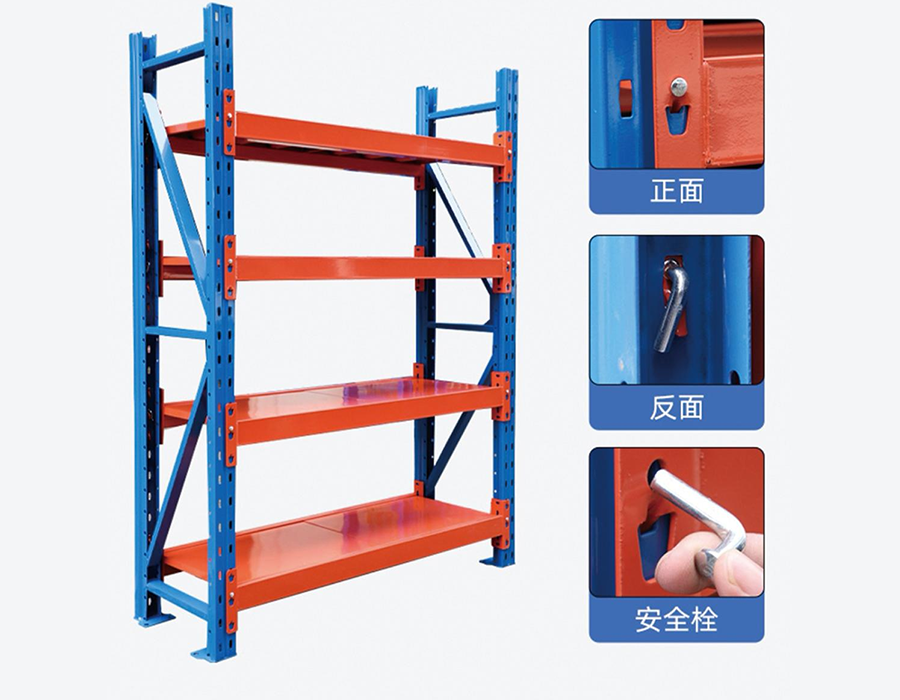

• Noen hybridsystemer bruker en clip-in primær forbindelse med en sekundær sikkerhetslås som klikker på plass etter sete. Dette er i økende grad standarden for industrielle lette hyller utplassert i automatiserte eller halvautomatiske varehus der stråleforskyvning ville være katastrofal.

Når du evaluerer systemer, sjekk kontaktens inngrepsdybde og tilstedeværelsen av en sekundær retensjonsmekanisme før du tar en kjøpsbeslutning basert på prisen alene.

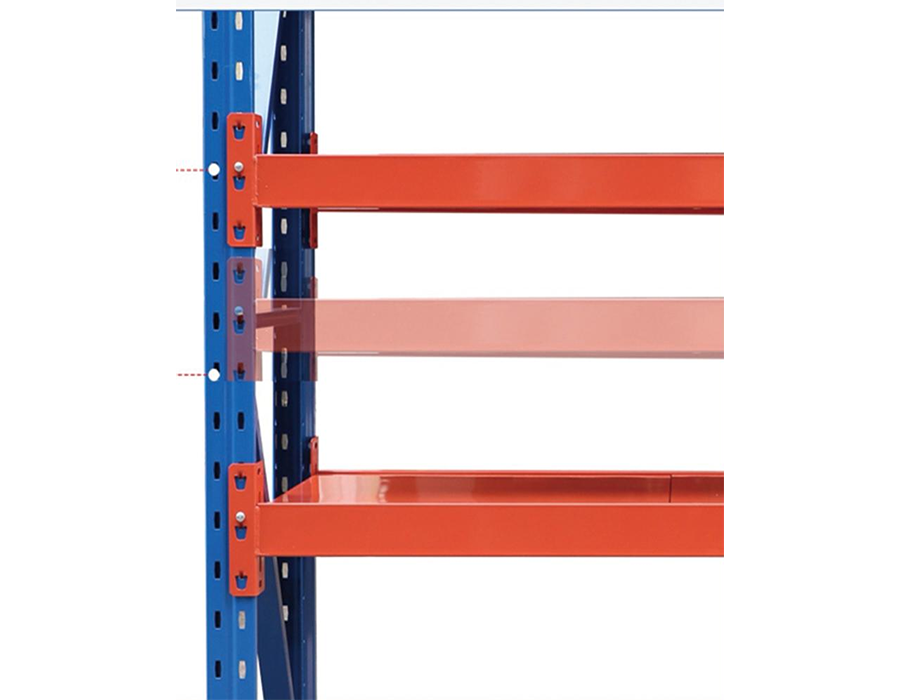

Høydejustering av kolonner og hyller: Hva spesifikasjonsarket ikke forteller deg

De fleste boltløse hyller annonserer "25 mm stigningsjustering", men dette tallet forteller bare en del av historien. Det brukbare justeringsområdet er begrenset av avstanden mellom toppen av selve bjelken og undersiden av hyllen over - noe som betyr at pitch-granulariteten i praksis betyr mest i de midterste sonene av et løp, ikke på toppen eller bunnen der faste strukturelle begrensninger dominerer.

Et praktisk problem som oppstår i varehus med blandet SKU er "half-pitch-fellen": når en plukker trenger å lagre gjenstander med en høyde på 210 mm, men de tilgjengelige toningene hopper fra 200 mm til 225 mm, samler de ekstra 25 mm dødplassen per hylle seg over et 5-lags, 20-brønnsystem til et betydelig tap av brukbart lagringssystem. Fasiliteter som gjennomfører en skikkelig SKU-høyderevisjon før reolinstallasjon oppnår rutinemessig 15–25 % bedre vertikal utnyttelse enn de som bruker standardkonfigurasjoner.

Vi designer våre stående søyler med en konsekvent 50 mm stigning ved standardkonfigurasjoner, og kunder som jobber med vårt tekniske team på prosjekttilpasning kan be om 25 mm stigningskolonner for inventarmiljøer med blandede høyder – en detalj som betaler seg raskt i tette lagringsscenarier.

Overflatebehandlingsalternativer og deres ytelsesforskjeller i den virkelige verden

Boltløse reoler er tilgjengelig med flere overflatebehandlinger, og valget har direkte betydning for levetid, bæreevne (pga. beleggtykkelse), og miljømessig egnethet.

En vanlig feil er å spesifisere elektrogalvaniserte hyller for anlegg med rutiner for gulvvask eller nærhet til lastebryggedører. Det tynne sinklaget mettes raskt ved gjentatt fuktighetseksponering, og synlig rust oppstår innen 12–18 måneder – ofte ugyldiggjøre garantikrav hvis fuktighetsspesifikasjonene ikke ble fulgt. Huijians standard produksjonslinjer påfører epoksypulverlakk ved 60–80 µm som en grunnlinje, med varmgalvaniserte alternativer tilgjengelig for kunder i matvareforedling, kjølekjede eller kystlogistikkmiljøer.

Krav til gulvanker for frittstående vs. veggbundne boltløse hyller

Industrielle lett-duty boltløse hyller brukes ofte som frittstående løp uten gulvforankring - som er kompatibel i mange miljøer med lav risiko, men blir en forpliktelse i andre. Beslutningsmatrisen er mer nyansert enn bare å sjekke om seismisk soneinndeling krever ankre.

Når forankring er ikke-omsettelig

Reoler som overstiger 2,4 m i høyden, eller de med et høyde-til-dybde-forhold over 6:1, er i seg selv utsatt for å tippe under eksentrisk belastning - et scenario som oppstår når plukkere konsekvent laster den ene siden av en bukt før den andre. Fysikken her er grei: en 2,4 m høy enhet med 400 mm dybde har et tippemoment som kan overskrides av en enkelt 30 kg last plassert i øverste hyllekant på den ene siden.

Wall-Tie Betraktninger

Veggbindere er et vanlig alternativ til gulvforankring når gulvoverflaten er uegnet for boring (f.eks. gulv med forhøyning, membranbelagte overflater). Veggfester er imidlertid bare effektive hvis selve veggen er strukturelt tilstrekkelig. En enkelt-skinns gipsveggskillevegg er ikke et gyldig forankringspunkt for en lastet rekke med hyller. Ingeniører som spesifiserer veggfester bør verifisere veggkonstruksjonen og bruke passende hulromsankere eller gjennomgående bolter der stenderavstanden tillater det.

Gulvnivelleringsføtter og deres belastningsoverføringsrolle

Mange boltløse hyllestendere inkluderer justerbare nivelleringsføtter som standardfunksjon. Utover å utjevne ujevne gulv, spiller disse føttene en kritisk lastoverføringsrolle: de fordeler stolpens punktbelastning over et større kontaktområde, og forhindrer belastningskonsentrasjon på myke eller belagte gulvflater. For hyller på epoksybelagte lagergulv er det å spesifisere føtter med minimum bunnplateareal på 50 cm² en praktisk retningslinje for å unngå beleggskader under tung belastning.

Tilbehørsintegrering: Beyond the Basic Hylle Deck

Et godt spesifisert boltløst hyllesystem er sjelden bare stendere og flate dekk. Tilbehørsøkosystemet utvider funksjonaliteten betydelig og bør evalueres i den innledende spesifikasjonsfasen i stedet for å ettermonteres senere – siden kompatibilitet med stående spor varierer mellom produsenter og blandingsmerker ofte skaper monteringsproblemer.

• Skillevegger og skillevegger: Vertikale skillevegger som er slisset inn i hylledekk tillater horisontal segmentering av en bukt i plukkeflater. For oppbevaring av små deler er dette mer plasseffektivt enn å bruke separate binger. Sjekk om skilleveggen festes til bjelken eller dekket - bjelkefestede skillevegger er mer stabile, men begrenser omplassering av dekk.
• Trådnettdekke: Et alternativ til solide ståldekk, trådnett reduserer støvopphopning, lar sprinklervann passere (viktig for samsvar med brannslokking), og forbedrer synligheten til lagrede gjenstander. Belastningsgradene for trådnett er vanligvis 10–15 % lavere enn tilsvarende solide dekker med samme sporvidde.
• Etikettholdere og søppelskinner: Etikettkanaler i forkant som festes på bjelkekanten eller hyllekanten, letter SKU-merking uten limrester. For operasjoner som går over til strekkode- eller RFID-skanning, må du kontrollere at etikettholderens dybde passer til det valgte merkeformatet før masseinstallasjon.
• Radavstandsstykker og bakre koblinger: Dobbeltradskonfigurasjoner som bruker delte stendere forbedrer fotavtrykkseffektiviteten med omtrent 30 % sammenlignet med to uavhengige enkeltradskjøringer. Den delte stenderen må vurderes for den kombinerte belastningen av begge rader - en spesifikasjon som ofte blir oversett når eksisterende hyller omformes til en torads layout.

Hos Huijian tilbyr vi full dokumentasjon om tilbehørskompatibilitet på tvers av våre hylleproduktlinjer, slik at kunder kan planlegge integrerte konfigurasjoner fra starten i stedet for å oppdage monteringsbegrensninger under installasjonen.

Standarder for nedbøyning av hyller og hvordan du evaluerer dem

Nedbøyning - den vertikale baugen til en belastet hyllebjelke eller dekkpanel - er en av de mest talende indikatorene på hyllekvalitet, men den er sjelden fremtredende avslørt i produktspesifikasjonene. Bransjereferansestandarden for akseptabel nedbøyning i lagerhyller er L/180, der L er spennvidden i millimeter. For et spenn på 900 mm tillater dette en maksimal midtpunktsavbøyning på 5 mm under full nominell belastning. For et spenn på 1200 mm tillater samme forhold 6,67 mm.

Hvorfor har dette praktisk betydning? Overdreven avbøyning skaper flere overlappende problemer: hylledekk som bøyes tvinger gjenstander mot midten, og skaper ustabile stablingsforhold; i flerlagssystemer kan avbøyning under den øvre hylle komprimere vertikal klaring under dens nominelle verdi; og gjentatte lasting-lossesykluser på en hylle som regelmessig når sin nedbøyningsgrense, akselererer metalltretthet ved bjelke-til-oppreist koblingspunkt. Når du vurderer hylletilbud, og spør leverandørene om deres testede nedbøyningsverdi ved 100 % nominell last – ikke bare nominell last – avslører langt mer om faktisk kvalitet enn prissammenligninger alene.
