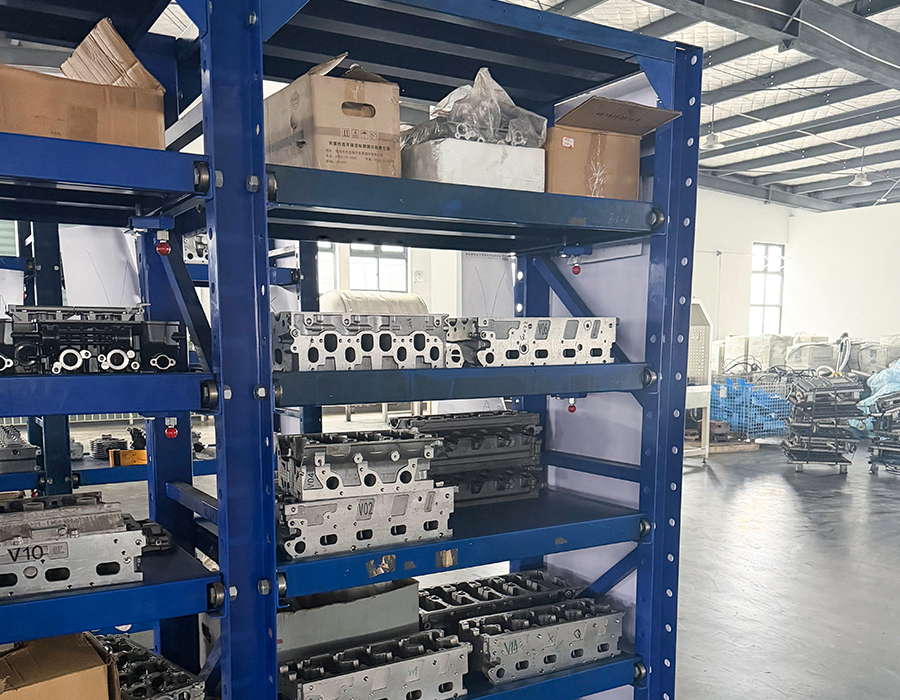

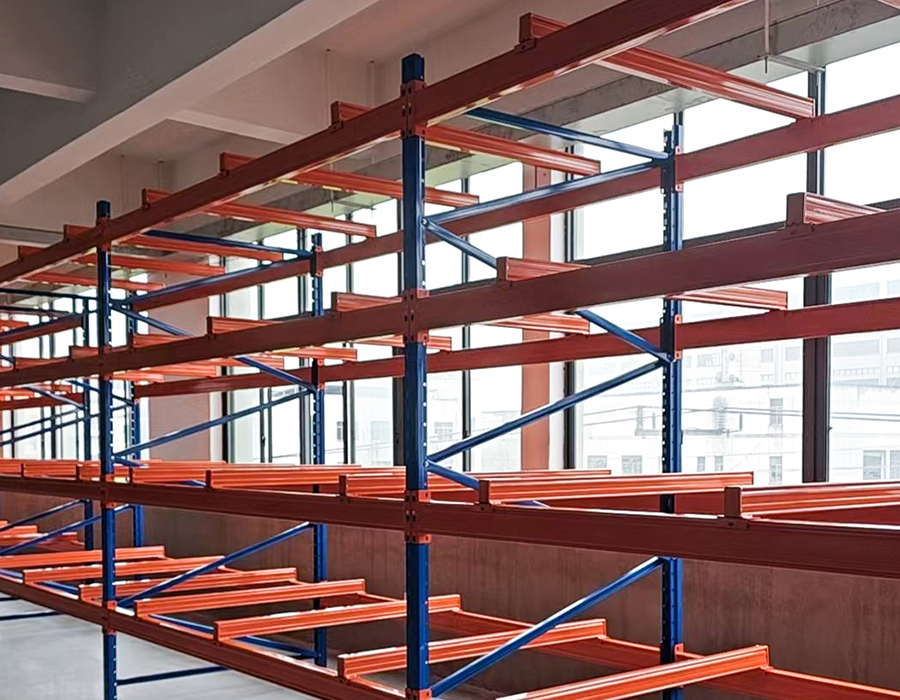

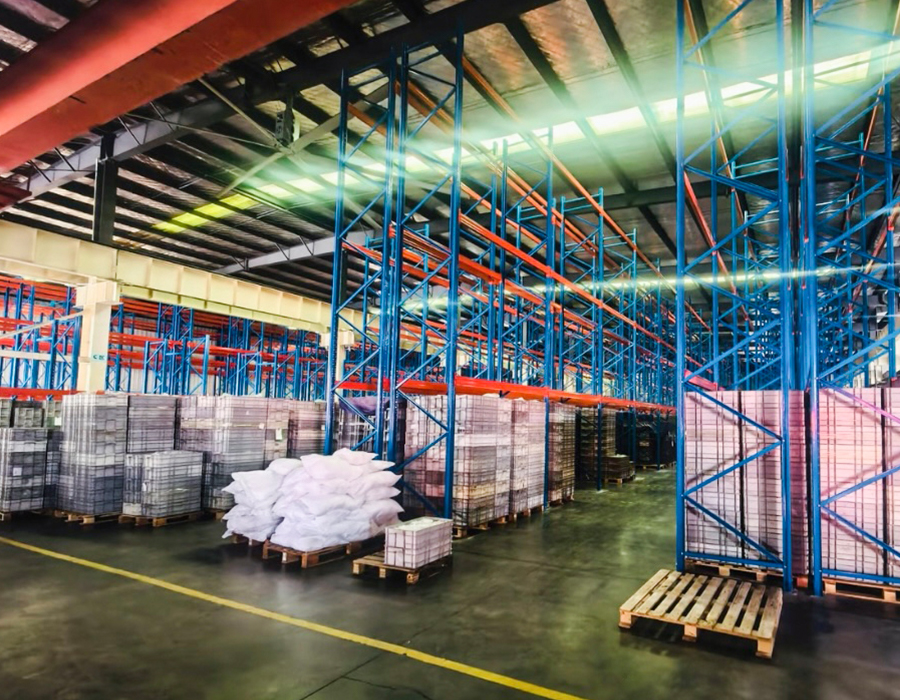

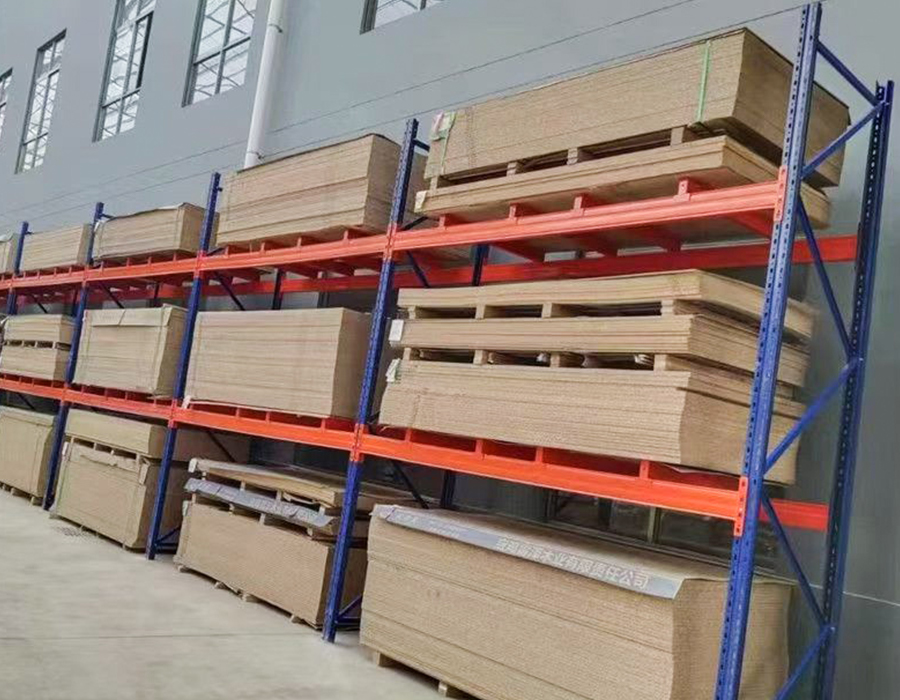

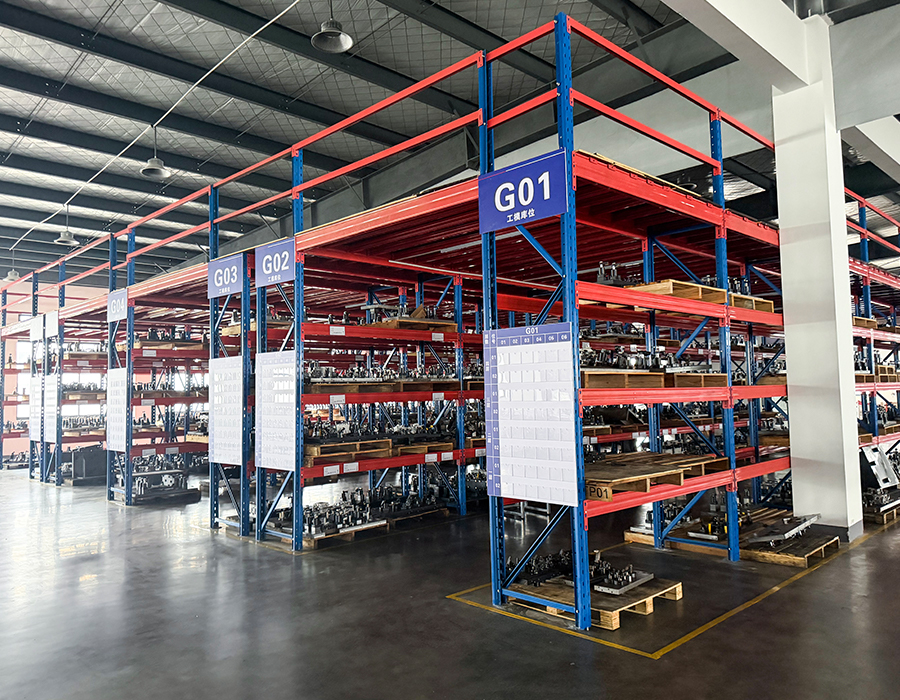

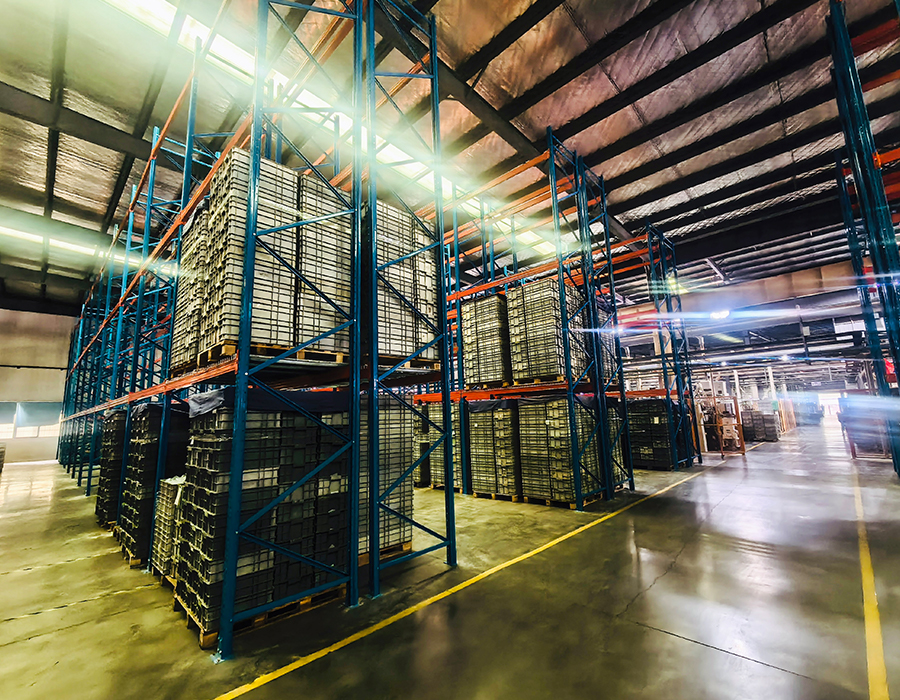

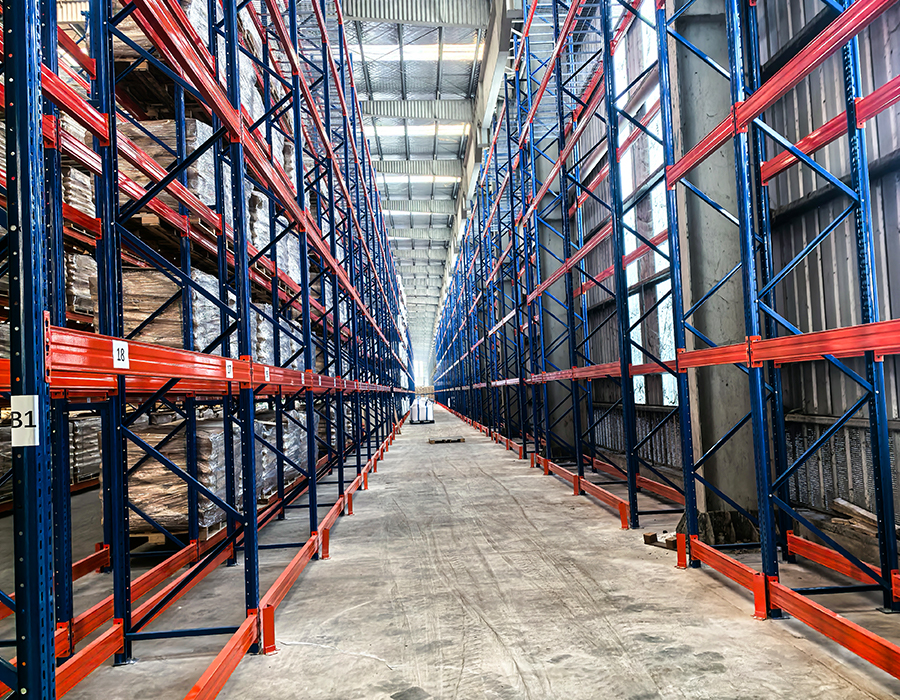

Kraftig reol (~800 kg/lag)

Hvorfor naglekoblingsgeometri er den definerende variabelen i boltløse hylleytelse

Navnet "boltløse hyller" trekker oppmerksomheten til det som mangler - festemidler - men den tekniske substansen til et kraftig boltløst hyllesystem ligger utelukkende i det som erstatter dem: naglekoblingen, også kalt en klips, flik eller dråpeforbindelse avhengig av designfamilien. Denne kontakten er en kaldformet ståltapp på bjelkeenden som griper inn i et utstanset spormønster i den stående søylen, og låses under belastning uten mekaniske festemidler. Geometrien til dette inngrepet – flikform, spordimensjoner, tappinnsettingsvinkel og dybden på låseskulderen bak sporet – bestemmer ikke bare den statiske belastningskapasiteten, men utmattelsesmotstanden, enkel demontering og langsiktig tilkoblingssikkerhet for hele systemet.

Den mest brukte koblingsfamilien bruker en dråpespor i søylen sammen med en utformet krokflik på bjelken. Når bjelken løftes litt etter innsetting, faller en låseskulder på tappen bak sporkanten, og forhindrer uttrekking under vertikal belastning. Det som skiller høykvalitetskoblinger fra marginale i denne utformingen er dimensjonspresisjonen til krok-til-skulder-inngrepet: en skulderdybde på 3–4 mm gir pålitelig låsing med meningsfull uttrekksmotstand; en skulderdybde på 1–2 mm, oppnåelig gjennom mindre presis forming, lar forbindelsen frigjøres under vibrasjon eller støtbelastning - en feilmodus som er visuelt identisk med en korrekt montert forbindelse til strålen faller. Kjøpere kan ikke vurdere denne dimensjonen uten demontering og måling, og derfor veier materialsertifikater og målkontrollrapporter fra produsenten mer enn visuell kontroll av ferdige sammenstillinger.

Den andre kritiske parameteren er antall koblingstapper per bjelkeende. Enkeltflige tilkoblinger er tilstrekkelige for lette hyller, men introduserer en rotasjonsgrad av frihet - strålen kan vri seg rundt det enkle inngrepspunktet under eksentrisk belastning. Kraftige boltløse hyller under industrielle belastninger krever minimum to tapper per bjelkeende, plassert vertikalt for å eliminere bjelkerotasjon og fordele skjærbelastningen over to inngrepspunkter. Noen kraftige design bruker tre eller fire tapper per ende, noe som ytterligere reduserer koblingsspenningen per tappe og øker motstanden mot dynamisk belastning fra gjenstander som plasseres kraftig eller fra vibrasjonsoverførende utstyr i nærheten.

Perforeringsmønstre for stående søyle: strukturelle implikasjoner utover hyllehøydejustering

Det utstansede sporet eller hullmønsteret i boltløse hyller er designet primært for å tillate justering av hyllehøyde i faste trinn - typisk 25 mm, 38 mm eller 50 mm stigning avhengig av systemet. Dette funksjonelle formålet er forstått av de fleste brukere. Det som er mindre anerkjent er at perforeringsmønsteret har en direkte og signifikant effekt på stolpens netto tverrsnittsareal og dermed på dens trykklastkapasitet og lokale knekkmotstand – parametere som bestemmer den maksimale sikre stående belastningen og den praktiske høydegrensen for reolsystemet.

Hvert utstansede spor fjerner stål fra det stående tverrsnittet på det stedet. I en sterkt perforert søyle – der sporene er tett plassert med 25 mm stigning med minimalt banemateriale mellom påfølgende spor – kan nettseksjonen ved enhver spaltegruppe reduseres med 25–40 % sammenlignet med bruttodelen av søyleprofilen. Denne reduksjonen senker direkte søylens treghetsmoment og svingningsradius ved det tverrsnittet, noe som gjør den til det kritiske stedet for lokal knekkingsinitiering under aksial kompresjon. Produsenter som designer industrielle kraftige boltløse hyller for genuint høye stående belastninger står for denne netto seksjonsreduksjonen i deres kolonnekapasitetsberegninger; de som bruker bruttosnittegenskaper gjennom hele produserer kapasitetstabeller som er lite konservative med en betydelig margin for sterkt perforerte profiler.

Den praktiske konsekvensen for kjøpere er at kolonnekapasitetstabeller fra ulike produsenter ikke er direkte sammenlignbare med mindre perforeringsmønster og netto seksjonsreduksjon er kjent for hver. En 2,0 mm tykk søyle med 25 mm spordeling kan ha en lavere effektiv oppreist kapasitet enn en 1,8 mm tykk søyle med 50 mm stigning og en gunstigere nettseksjon, til tross for det tykkere materialet. Når man vurderer industrielle kraftige boltløse hyller for applikasjoner som nærmer seg den nominelle stående kapasiteten, gir forespørselen om nettoseksjonskoeffisienten – forholdet mellom netto og brutto tverrsnittsareal ved den styrende spaltegruppen – et meningsfullt sammenligningsgrunnlag som nominell søyletykkelse alene ikke gjør.

Hyllepanelavbøyningskontroll: Designtilnærminger og deres avveininger for belastningskapasitet

Hyllepanelavbøyning under belastning er den mest synlige strukturelle oppførselen i kraftige boltløse hyller og parameteren som mest direkte legges merke til av brukere - en synlig hengende hylle signaliserer overbelastning eller utilstrekkelig paneldesign selv for ikke-tekniske observatører. Imidlertid krever håndtering av nedbøyning innenfor akseptable grenser forskjellige designtilnærminger avhengig av hyllespennet, laststørrelsen og om det styrende problemet er strukturell tilstrekkelighet eller brukbarhetsutseende, og hver tilnærming innebærer spesifikke avveininger i materialvekt, kostnad og lastekapasitet.

Økt paneltykkelse

Den enkleste nedbøyningsreduksjonsmetoden er å øke stålplatetykkelsen på hyllepanelet. Nedbøyning under en jevnt fordelt belastning varierer omvendt med terningen av paneltykkelsen for flat platebøyning – dobling av tykkelsen fra 1,0 mm til 2,0 mm reduserer nedbøyningen til en åttendedel, en dramatisk forbedring. Imidlertid blir flate platepaneler over 2,0 mm veldig tunge i forhold til deres lastekapasitetsøkning, og vekten av selve panelet begynner å konsumere en meningsfull del av den nominelle hyllekapasiteten. For spenn over 1500 mm under tung belastning er flat plate alene sjelden den mest effektive løsningen.

Kaldformede ribber og korrugeringer

Ved å introdusere langsgående ribber eller korrugeringer i hyllepanelets tverrsnitt - dannet under rulleforming eller pressbremsing - konverterer den flate platen til en effektiv strukturell seksjon med et betydelig høyere treghetsmoment enn tykkelsen på grunnmaterialet alene skulle tilsi. Et 1,5 mm korrugert panel kan utkonkurrere et 2,5 mm flatt panel i mid-span defleksjon for samme spennvidde og belastning, med omtrent 40 % lavere panelvekt. Den funksjonelle begrensningen er at ribbede eller korrugerte overflater ikke er jevnt flate - gjenstander med små bunnflater kan kun hvile på ribbetopper, noe som skaper lokaliserte kontaktspenninger, og væsker eller fine partikler samler seg i rillene.

Strukturelle panelbjelker med innfelt terrassebord

For industrielle kraftige boltløse hyller med høy kapasitet, er hyllen utformet som en sammensatt enhet: strukturelle bjelker som spenner mellom stendere støtter et separat innfelt dekkpanel som spenner bare mellom tilstøtende bjelker, ikke over hele hyllebredden. Denne tilnærmingen gjør at bjelkedybden – og dermed bøyemotstanden – kan optimaliseres uavhengig av dekkpanelets tykkelse, og oppnår store lastekapasiteter med kontrollert avbøyning uten vektstraffen til en monolittisk plate som spenner over hele bredden. Avveiningen er monteringskompleksitet og behovet for en dypere hylleprofil som kan redusere antall oppnåelige hyllenivåer innenfor en fast bukthøyde.

Søyleskjøtedesign i høye industrielle boltløse hyller

Industrielle kraftige boltløse hyller installert i høyder fra 2,5 m til 4 m eller over – som er vanlig i høyhusdeler, lagerhus for bilkomponenter og arkivlagringsanlegg – krever ofte søylespleising, der to eller flere søylelengder skjøtes vertikalt for å oppnå ønsket høyde. Skjøteforbindelsen er en kritisk strukturell detalj som ofte behandles som en enkel mekanisk skjøt, men som faktisk styrer knekkingen til søylen i full høyde på måter som ikke alltid gjenspeiles i lasttabellene publisert for standardhøydekonfigurasjoner.

Det primære strukturelle kravet til en søyleskjøt er at den må overføre aksial kompresjonsbelastning over skjøten uten å introdusere et lokalt svakt punkt som utløser knekking på skjøtestedet før søylen som helhet når sin nominelle kapasitet. En skjøt oppnådd ved ganske enkelt å sette inn en kortere søyleseksjon over den nedre søylen og stole på friksjon eller en enkelt feste gjennom overlappende søylevegger gir minimal bøyemotstand ved skjøten - den oppfører seg strukturelt som en stiftforbindelse snarere enn en momentkontinuerlig søyle, og halverer effektivt knekklengden som søylen skal analyseres ved. Denne forskjellen er viktig fordi den kritiske knekkbelastningen til en søyle med stiftende er en fjerdedel av den for samme søyle med faste ender, noe som betyr at en uriktig detaljert skjøt kan redusere den effektive søylekapasiteten med 50–75 % under tabellverdien for den uskjøtede søylen.

Riktig utformede søyleskjøter for kraftige boltløse hyller bruker en av to tilnærminger: en innvendig stålhylseinnsats som fyller begge søyleseksjonene ved skjøten, gir kontinuerlig sidestøtte gjennom skjøtesonen og motstår tendensen til at den øvre søylen rokkes i forhold til den nedre under eksentrisk belastning; eller en ekstern plate-og-festeskjøt som boltes gjennom begge søyleflatene med tilstrekkelig boltgruppegeometri for å utvikle den nødvendige momentmotstanden. Hylseinnsatstilnærmingen er strukturelt overlegen for boltløse systemer fordi den ikke krever noen ekstra festemidler og er iboende innrettet under montering, men den krever at hylsen er produsert til en stram dimensjonstoleranse - en hylse som passer løst inn i søyleseksjonen gir lite sideveis tilbakeholdenhet for å forbedre dens friksjon og ytelse. Hos Huijian er konfigurasjonene våre med høye boltløse hyller designet med hylseskjøtedimensjoner verifisert gjennom vårt FoU-senter mot kolonneknekkingsberegninger som er spesifikke for hver høyde og lastkombinasjon, ikke brukt generisk i hele produktspekteret.

Seismiske avstivningskrav for industrielle boltløse hyller i risikosoner

Industrielle kraftige boltløse hyllesystemer installert i områder som er utsatt for seismisk aktivitet krever spesifikke sideavstivningstiltak som ikke er en del av standard produktkonfigurasjon og som ofte utelates selv i anerkjente seismiske soner når hyllene anskaffes gjennom standard katalogbestilling i stedet for teknisk spesifikasjon. Konsekvensene av denne utelatelsen kan variere fra produktnedfall og reoler (lateral forvrengning) under moderate seismiske hendelser til progressiv kollaps i alvorlige hendelser - med implikasjoner for personellsikkerhet og anleggskontinuitet som strekker seg langt utover erstatningskostnadene for selve hyllene.

Det grunnleggende seismiske designkravet er at hyllesystemet må motstå sidekrefter påført på hvert hyllenivå proporsjonalt med produktvekten som er lagret på det nivået, uten at hyllesøylen forskyves sideveis til det punktet hvor bjelke-til-søyle-forbindelser kobles ut. Boltløse koblinger – som i sin natur er avhengige av gravitasjonsaktivert tapplåsing i stedet for mekanisk festing – er spesielt sårbare for frigjøring under oppadgående akselerasjonskomponenter av seismisk belastning, som midlertidig kan avlaste strålen og tillate tappen å låse opp hvis tilkoblingsgeometrien ikke gir positiv retensjon under løfting. Seismikkklassifiserte boltløse hyller løser dette gjennom positive låseklips, sekundære bolt-through-fester ved bjelkeender, eller modifisert flikgeometri som krever aktiv demonteringskraft i stedet for bare en oppadgående løft for å frigjøre bjelken.

Sideavstivning av hyllesystemet som helhet – som hindrer den oppreiste rammen i å raste under horisontal seismisk kraft – oppnås gjennom en av tre konfigurasjoner, hver egnet for ulike layoutbegrensninger:

• Kryssavstivning mellom stående par: Diagonal flatt stål eller stangavstivning installert i planet til den stående rammen innenfor hver brønn. Dette er den mest strukturelt effektive tilnærmingen for frittstående hylleenheter, men krever at den avstivende diagonalen ikke opptar plass som er nødvendig for hylletilgang – noe som begrenser bruken til lukkede rom der tilgangen kun er fra den åpne frontflaten.
• Bakpanelavstivning: Perforerte bakpaneler i stål installert bak hyllenivåene, fungerer som skjærepaneler som overfører sidebelastning fra toppen av hyllen til gulvankeret. Bakpaneler gir avstivning uten å oppta vertikal hylleplass, men legger til egenvekt til hyllene og reduserer gjennomventilasjon, noe som kan være en vurdering i temperaturfølsomme lagringsmiljøer.
• Veggankeravstivning: Koble toppen av hylleenheten til en tilstøtende strukturell vegg gjennom justerbare stålfestebraketter. Denne tilnærmingen er effektiv der veggstrukturen er tilstrekkelig til å akseptere ankerbelastningene, men den gjør hyllene ikke-frittstående og begrenser fremtidig reposisjonering av enhetene.

Lastekapasitetsmerking: Hva produsenter er og ikke er pålagt å avsløre

Merking av lastekapasitet på industrielle kraftige boltløse hyller er mindre standardisert enn de fleste kjøpere antar. I motsetning til trykkbeholdere, løfteutstyr eller elektriske produkter – der regelverk krever spesifikke teststandarder, sikkerhetsfaktorer og avsløringsformater – er hyllelastkapasitetserklæringer i mange markeder i stor grad selvsertifisert av produsenter, med de oppgitte verdiene som gjenspeiler testforhold som kanskje eller kanskje ikke samsvarer med måten hyllene skal brukes på i kjøpers applikasjon. Å forstå hva det oppgitte kapasitetstallet faktisk representerer – og hva det ikke gjør – er avgjørende for å gjøre gyldige sammenligninger mellom produkter og unngå kapasitetsfeil i tjenesten.

Den mest signifikante uspesifiserte variabelen i de fleste hyllekapasitetsdeklarasjoner er forutsetningen om lastfordeling. En hyllekapasitet oppgitt som "500 kg per hylle" er meningsløs uten å vite om dette forutsetter en jevnt fordelt last (UDL) over hele hylleoverflaten, en konsentrert last i midten av hylla, eller en topunktsbelastning ved definerte posisjoner. Disse tre forholdene gir radikalt forskjellige bøyemomenter mellom spenn i hyllepanelet for samme totale belastning. Et panel vurdert til 500 kg UDL kan svikte ved 200–250 kg hvis lasten er konsentrert på hyllesenteret - en tilstand som oppstår når en enkelt tung gjenstand eller en pall med lite fotavtrykk plasseres sentralt på en bred hylle.

En annen ikke avslørt variabel er den stående lasten i kapasitetstabellen. Hyllekapasitetsvurderinger forutsetter vanligvis at hyllene er konfigurert med et spesifikt antall hyllenivåer innenfor en gitt bukthøyde. Å legge til hyllenivåer til en eksisterende enhet – en vanlig praksis når brukere ønsker å øke lagringstettheten – øker den kumulative oppreiste belastningen utover det den publiserte hyllekapasitetstabellen ble beregnet for å ta imot. Tabellen viser hyllekapasitet, ikke stående kapasitet, og disse to grensene styres av helt forskjellige strukturelle elementer. Anlegg som regelmessig rekonfigurerer sine industrielle kraftige boltløse hyller, bør be om stående lasttabeller – den maksimale kumulative hyllebelastningen som kan brukes på en kolonne i full høyde – i tillegg til kapasitetsdata per hylle, og behandle den nedre av de to grensene som den styrende begrensningen for hver buktkonfigurasjon.

Galvanisk korrosjonsrisiko i hyller med blandet metall

Industrielle varehus og produksjonsanlegg spesifiserer ofte kraftige boltløse hyller med hyller i rustfritt stål eller aluminiumsdekke i kombinasjon med standard stendere og bjelker i karbonstål – motivert av hygienekrav, behov for kjemisk kompatibilitet eller ønsket om en korrosjonsbestandig lagringsoverflate uten kostnadene for et helt rustfritt system. Denne blandede metallkonfigurasjonen introduserer en galvanisk korrosjonsrisiko som sjelden diskuteres i anskaffelsessamtaler, men som kan produsere akselerert korrosjon ved metallkontaktpunkter som kompromitterer både hylleoverflaten og den stående søylen innen 12–24 måneder i fuktige eller kjemisk aktive miljøer.

Galvanisk korrosjon oppstår når to forskjellige metaller i elektrisk kontakt utsettes for en elektrolytt - i en lagersammenheng er denne elektrolytten typisk vanndampkondensasjon, avrenning av rengjøringsløsning eller søl av prosessvæske. Det mer aktive metallet i det galvaniske paret blir anoden og korroderer fortrinnsvis. I en stående karbonstål som støtter en hylle i rustfritt stål, er karbonstålet det mindre edle metallet og korroderer ved kontaktpunktet - akselerert i forhold til hastigheten det ville korrodere isolert av potensialforskjellen mellom de to metallene. Korrosjonshastigheten avhenger av arealforholdet: et lite område av karbonstål i kontakt med et stort område av rustfritt stål korroderer raskere enn det samme karbonstål i kontakt med et lite rustfritt stålområde, fordi det katodiske området driver en høyere strømtetthet ved den anodiske kontaktsonen.

Praktisk avgrensning for industrielle tunge boltløse hyller med blandet metall innebærer å avbryte metall-til-metall-kontaktbanen ved grensesnittet mellom forskjellige materialer. Effektive tilnærminger inkluderer:

• Ikke-ledende isolasjonsputer eller gjennomføringer satt inn mellom kanten av hyllepanelet og karbonstålbjelken eller støttevinkelen - nylon-, HDPE- eller neoprenmaterialer vurdert for driftstemperatur og kompatible med alle rengjøringskjemikalier som brukes i området.
• Barrierebelegg ved kontaktgrensesnittet: Påføring av et kompatibelt sinkrikt eller epoksybelegg på karbonstålkontaktflatene før montering skaper en fysisk og elektrokjemisk barriere som avbryter galvanisk strømflyt. Belegget må dekke hele området med potensiell kontakt, inkludert undersiden av hyllens hvileflate.
• Full spesifikasjonsmatching: Der driftsmiljøet er tilstrekkelig aggressivt til at galvanisk korrosjon er et hovedproblem, er den mest pålitelige løsningen å spesifisere stendere og bjelker i samme legeringsfamilie som hyllepanelene – enten helt rustfritt eller helgalvanisert karbonstål – og eliminere den galvaniske potensialforskjellen i stedet for å håndtere effektene.

Rekonfigurasjonsplanlegging: Hvordan maksimere den langsiktige verdien av et boltløst system

Rekonfigurerbarheten til kraftige boltløse hyller – muligheten til å legge til, fjerne eller flytte hyllenivåer, legge til buktforlengelser eller kombinere enheter til nye konfigurasjoner uten spesialverktøy – er en av de mest siterte kommersielle fordelene fremfor sveisede eller permanent fikserte lagringssystemer. Imidlertid realiseres denne fordelen i praksis bare når det opprinnelige systemet er spesifisert med tanke på rekonfigurering og når påfølgende modifikasjoner gjøres innenfor de strukturelle grensene til de installerte komponentene. Unnlatelse av å planlegge for rekonfigurasjon fra begynnelsen, eller overskridelse av strukturelle grenser under modifikasjon, konverterer en ekte driftseiendel til en forpliktelse.

Den viktigste beslutningen om planlegging av rekonfigurasjon er valg av stående høyde. Ved å kjøpe de korteste stenderne som tilfredsstiller det umiddelbare kravet til lagringshøyde, eliminerer du muligheten til å legge til hyllenivåer eller øke bukthøyden i fremtiden uten å erstatte stenderne – det mest arbeidskrevende og forstyrrende elementet i en reolsystemmodifikasjon. Ved å spesifisere stendere i den maksimale høyden bygningens frihøyde og strukturell vurdering tillater, selv om den opprinnelige konfigurasjonen bare bruker den nedre delen av stenderen, bevarer fremtidig fleksibilitet til en marginal tilleggskostnad. Den inkrementelle kostnaden for en høyere stendere er typisk 15–25 % av den vertikale kostnaden, som er en liten brøkdel av kostnadene ved utskifting av oppreist stående under en fremtidig rekonfigurasjon.

Standardisering av buktbredde og -dybde på tvers av en hylleflåte muliggjør utskiftbarhet av komponenter på tvers av flåten – bjelker, hyllepaneler og avstivninger fra én enhet kan omplasseres til en annen uten kompatibilitetsproblemer. Denne utskiftbarheten går tapt hvis forskjellige buktbreddestandarder blandes over flåten, selv innenfor samme produsents produktspekter. Fasiliteter med store hylleflåter drar nytte av å etablere en enkelt standard buktbredde og -dybde for hver hylleklasse – heavy duty, medium duty og så videre – og håndheve denne standarden på tvers av alle fremtidige kjøp, selv når en ikke-standard dimensjon ser ut til å løse en spesifikk kortsiktig plassbegrensning.

Våre industrielle kraftige boltløse hyllesystemer er utformet med komponentutskiftbarhet som et kjerneproduktprinsipp på tvers av sortimentet vårt - stående spormønstre, bjelkekoblingsdimensjoner og panelstøttegeometrier er standardisert på tvers av høyde- og belastningsklasser der strukturelle krav tillater det, noe som betyr at et anlegg som utvider eller rekonfigurerer lageret over tid kan blande komponenter fra forskjellige kompatibilitetsproblemer ved kjøpspartier. Med en årlig produksjonskapasitet på 180 000 sett og konsistente produksjonsstandarder opprettholdt på tvers av våre seks produksjonslinjer, forblir erstatnings- og utvidelseskomponenter tilgjengelige og dimensjonskonsistente gjennom hele levetiden til det installerte systemet.
