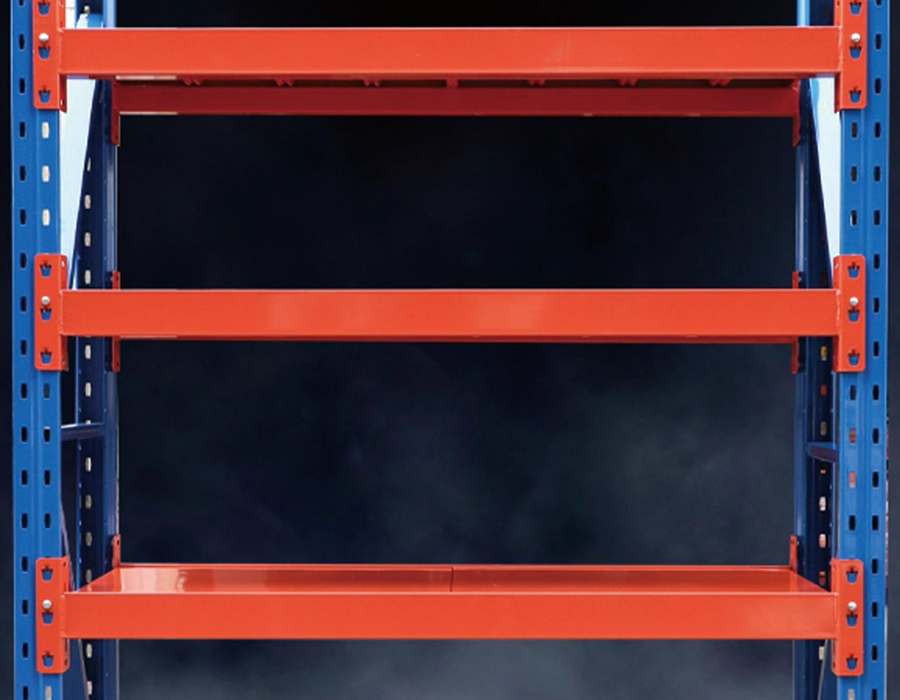

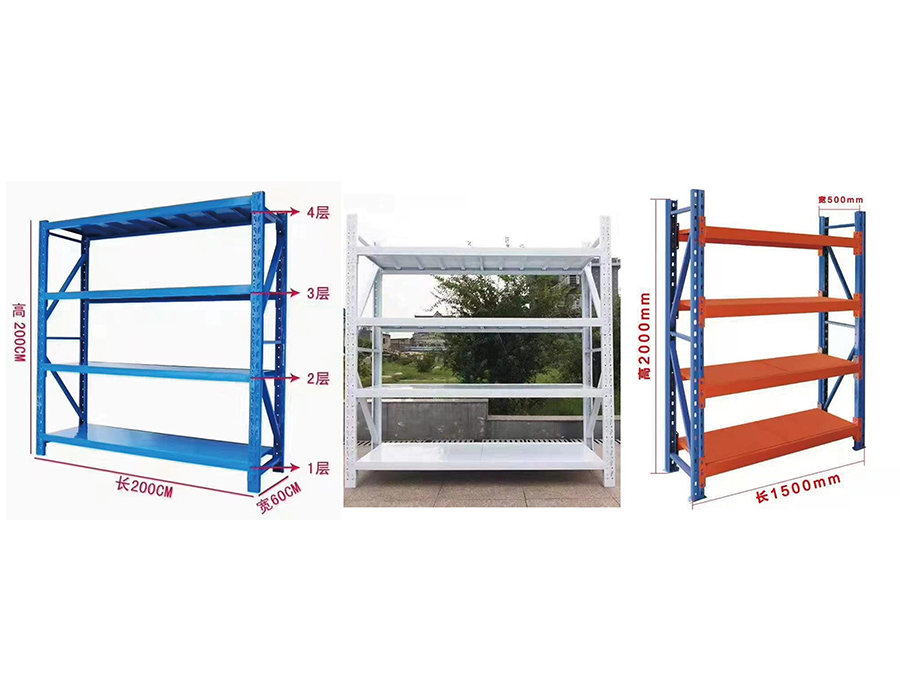

Medium-duty boltløse hyller (500-800 kg/lag)

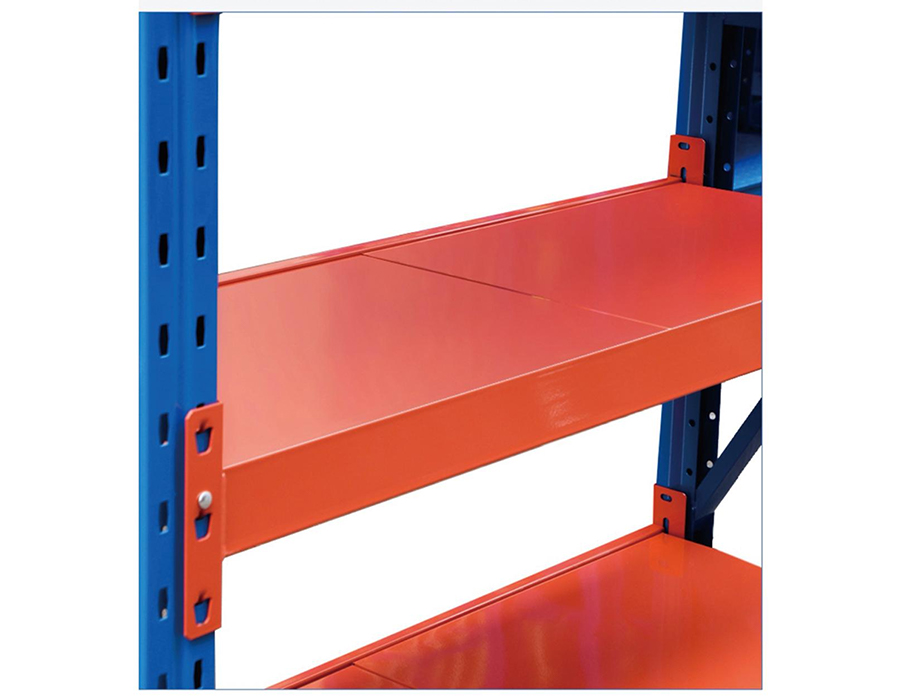

Hvordan stålmåler og profilform definerer hylleytelse for middels bruk

Middels kraftige boltløse hyller opptar en strukturelt krevende mellomting – den må håndtere belastninger per hylle som vanligvis varierer fra 200 kg til 500 kg, samtidig som den forblir kostnadseffektiv og rekonfigurerbar. De to variablene som bestemmer om en enhet faktisk leverer på disse vurderingene er basisstålmåleren og bjelkens kaldvalsede profilgeometri. Disse to faktorene samhandler: en tykkere måler i en grunn C-profil vil underprestere en litt tynnere måler formet til en lukket boks eller hatt-profil, fordi treghetsmomentet til tverrsnittet - ikke råstoffvekten - styrer bøyemotstanden.

I praksis produseres mellomsterke bjelker oftest i 1,5 mm, 1,8 mm eller 2,0 mm kaldvalset stål. Spranget fra 1,5 mm til 2,0 mm øker bjelkevekten med omtrent 33 %, men kombinert med en optimalisert hatteprofil kan lastekapasiteten forbedres med 50–70 % ved tilsvarende spenn. Dette er grunnen til at to hyller som er priset likt, men spesifisert forskjellig, kan yte svært forskjellig i feltet. Hos Huijian er våre middels kraftige bjelkeprofiler konstruert gjennom vårt interne FoU-senter for å balansere materialeffektivitet med strukturell ytelse – en forskjell som blir tydelig når du sammenligner avbøyningskurver i stedet for bare nominelle lasttall.

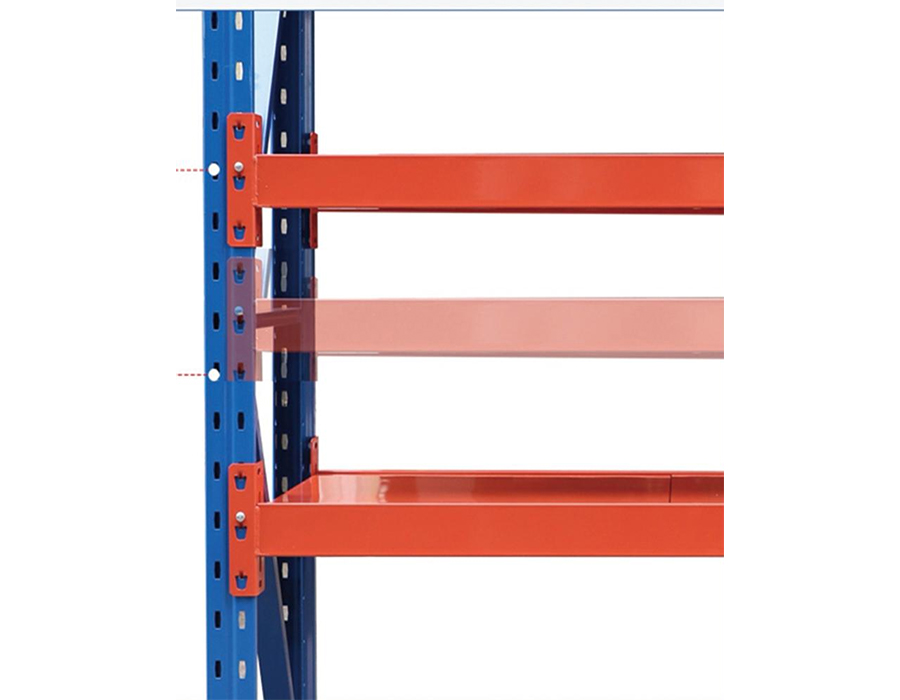

Den strukturelle logikken bak perforeringsmønstre for stående søyler

Den slissede eller perforerte stående søylen er det definerende elementet i boltløse hyller, men selve perforeringsmønsteret blir sjelden undersøkt under anskaffelse. Søyleperforeringer har to funksjoner samtidig: de gir tilkoblingspunktene for bjelkekoblinger, og de reduserer nettotverrsnittsarealet til søylen, noe som direkte påvirker trykklastkapasiteten. Disse to målene står i spenning – flere perforeringsspor betyr mer fleksibilitet, men mindre søylestyrke.

Middels kraftige stendere må håndtere denne avveiningen nøye. En søyle med 50 mm stigning i hele høyden vil ha en betydelig lavere nettseksjonsmodul enn en med 50 mm stigning kun i midtsonen og massivt stål øverst og nederst der trykkspenningskonsentrasjonene topper. Høykvalitets middels kraftige søyler har også pregede ribber eller langsgående avstivningsfolder i søyleveggen mellom perforeringsrekker, som gjenoppretter vridningsstivheten som sporene fjerner. Når du vurderer stående søyler, se etter disse avstivningsegenskapene i stedet for å stole utelukkende på den angitte tykkelsen.

Formen på kolonnetverrsnittet har også betydning. Stolpere med firkantede rør gir balansert motstand i begge horisontale akser – nyttig i dobbeltradskonfigurasjoner der sidebelastninger kommer fra to retninger. Åpen rygg eller C-kanal stendere sparer materialkostnader, men må avstives eller bakkobles mer aggressivt for å forhindre vridning under eksentriske belastninger. For middels tunge bruksområder med hyllebelastninger over 300 kg per nivå, er stolper med firkantede rør generelt den sikreste spesifikasjonen.

Lastekapasitetsvurderinger: statisk, dynamisk og UDL – hva hver måler

Middels kraftige hylleprodukter markedsføres med belastningsklasser som ikke alltid er definert konsistent på tvers av leverandører. Å forstå hva hver vurderingstype måler er avgjørende for nøyaktig spesifikasjon.

I virkelige lagerscenarier blir UDL-antakelsen nesten aldri oppfylt. Kartonger stablet på en hylle hviler på fotavtrykkene deres – ofte dekker mindre enn 60 % av hylleoverflaten – noe som skaper en konsentrert lastprofil betydelig dårligere enn UDL-modellen forutsier. En pålitelig tommelfingerregel er å bruke en reduksjonsfaktor på 0,7× på den oppgitte UDL-kapasiteten når varene som lagres har basefotavtrykk som er mindre enn halvparten av hyllearealet.

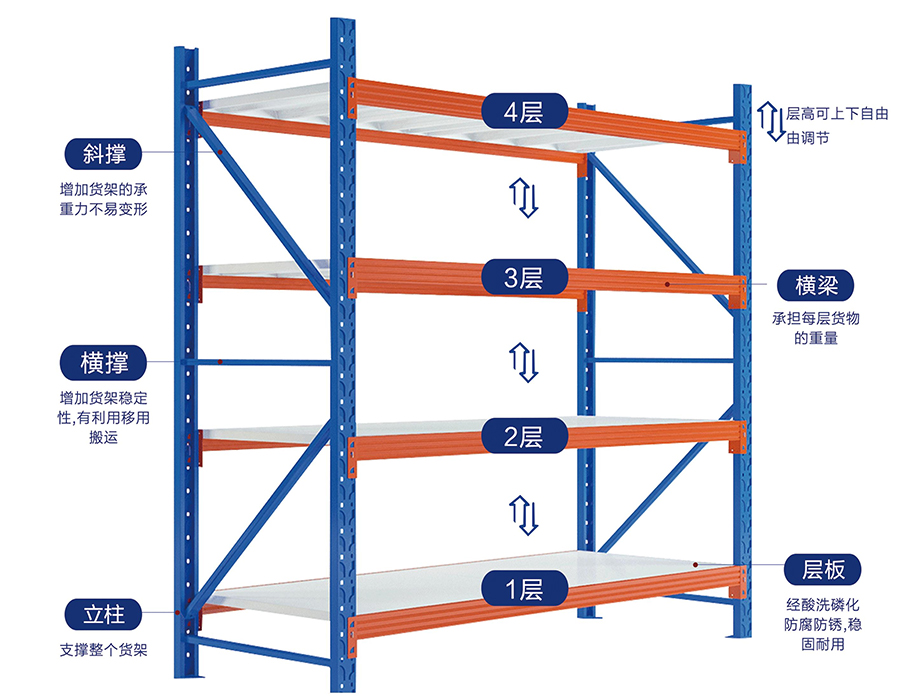

Avstivningskonfigurasjon og dens effekt på systemstabilitet i høyden

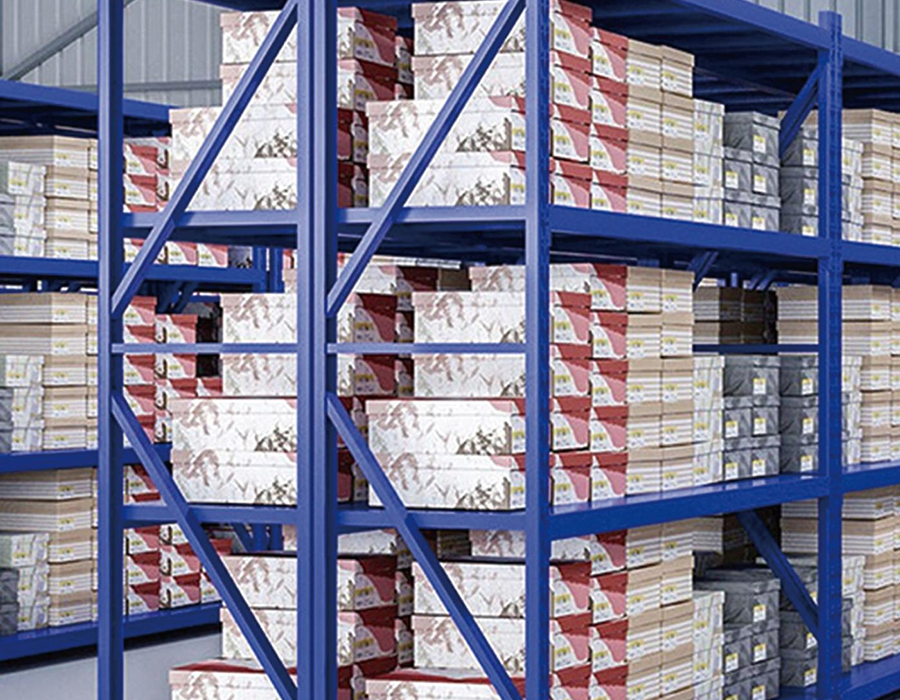

Ettersom middels kraftige hyller øker i høyden - spesielt over 2,0 m - går avstivningskonfigurasjonen fra en bekvemmelighet til en strukturell nødvendighet. De fleste boltløse hyllesystemer er avhengige av diagonale eller horisontale bakre avstivningspaneler for å forhindre reoler, som er tendensen til rammen til å parallellogrammere under horisontale krefter som lateral hyllebelastning, utilsiktede støt eller seismisk aktivitet.

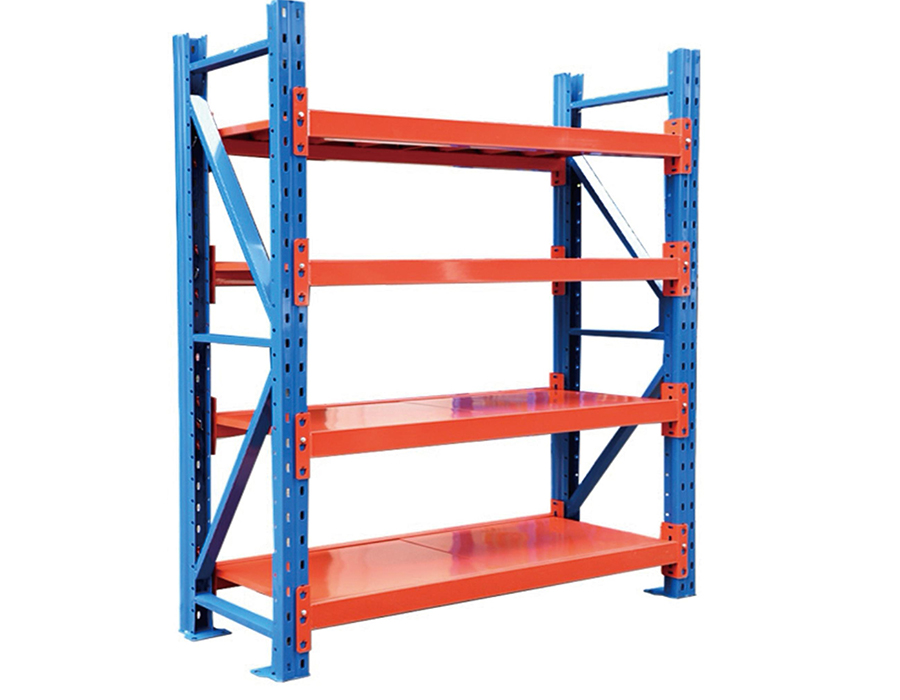

Bakpanel vs. Cross-Brace Systems

Bakpaneler - vanligvis trådnett eller perforerte stålplater som spenner over hele baksiden av en bukt - gir kontinuerlig avstivning og fungerer som en tilbakestopper for å forhindre at gjenstander skyves av baksiden av hyllen. De gir betydelig reolmotstand fordi de fungerer som en skjærmembran over hele bukthøyden. Avveiningen er at de blokkerer tilgang bak og legger til vekt, noe som betyr noe i dobbeltsidige hakkekonfigurasjoner. Kryssstagsystemer bruker et par diagonale stålstropper som danner et X-mønster bak. De er lettere, gir tilgang bakfra og er lettere å installere, men deres avstivningseffektivitet avhenger i stor grad av korrekt oppstramming - en slakk tverrstiver gir nesten ingen reolmotstand og er en vanlig installasjonsfeil i feltet.

End-Frame bracing i lange løp

I hyller som overstiger seks brønner, bør mellomliggende avstivningsrammer settes inn ved hver fjerde eller femte boks for å forhindre progressiv reolutbredelse. Uten mellomrammer kan en sidekraft som påføres i den ene enden av et langt løp overføres gjennom bjelke-til-oppreiste forbindelser og forårsake akkumulert forskyvning i den fjerne enden - selv om hver enkelt bukt virker stabil isolert. Dette er en detalj som vårt tekniske team i Huijian adresserer eksplisitt i layoutanbefalinger for klienter som spesifiserer lange kjøringer i konfigurasjoner med høy kapasitet og middels belastning.

Kompatibilitetshensyn ved blanding av hyllekomponenter på tvers av generasjoner eller leverandører

Lageroperatører står ofte overfor avgjørelsen om de skal legge til nye hyllebrønner til en eksisterende installasjon fra en annen leverandør, eller å integrere komponenter kjøpt i forskjellige år når en produsent har oppdatert sin produktlinje. Begge scenariene har kompatibilitetsrisikoer som er undervurdert frem til installasjonsdagen.

• Sporstigning og geometri: Selv når to hyllesystemer begge annonserer stendere med 50 mm stigning, varierer de faktiske spordimensjonene – bredde, høyde og dybde på kroken – fra produsent til produsent. En bjelkekobling som ser ut til å sitte riktig kan ha 2–3 mm mindre inngrepsdybde enn beregnet, noe som reduserer uttrekksmotstanden under løftekrefter med en uforholdsmessig stor margin.
• Kolonnetverrsnittsdimensjoner: Firkantrørstendere fra forskjellige produsenter kan dele en nominell betegnelse på 60×60 mm eller 80×80 mm, men avvike i faktisk ytre dimensjon, veggtykkelse og hjørneradius. Dette påvirker om delte radavstandsstykker, tverrstivere og fotplater fra ett system passer til det andre.
• Stråledybde og dekktykkelse: Når du blander bjelker fra forskjellige systemer, kan den resulterende hyllens overflatehøyde være inkonsekvent i løpet av en kjøring – noe som skaper snublefare for plukkere og mekanisk håndteringsutstyr. Det betyr også at tilbehør som skillevegger og søppelskinner designet for en bjelkedybde ikke vil sitte riktig på den andre.
• Interaksjoner med overflatebelegg: Galvanisk korrosjon kan oppstå der ulik metalloverflatebehandling kommer i kontakt med hverandre i fuktige omgivelser. Å blande varmgalvaniserte stendere med pulverlakkerte bjelker er generelt lav risiko, men å kombinere aluminiumstilbehør med sinkbelagt stål i salt-luft-miljøer krever isolerende skiver eller kompatible belegg.

Den sikreste tilnærmingen ved utvidelse av en eksisterende installasjon er å hente fra den opprinnelige produsenten og spesifisere samme produktgenerasjon. Der det ikke er mulig, er en mekanisk prøvetilpasning av representative komponenter før bulkbestilling et minimalt, men viktig verifiseringstrinn.

Optimalisering av buktbredde og -dybde for pallekompatibel medium-duty lagring

Industrielle, medium-duty boltløse hyller brukes ofte i hybridmiljøer hvor standardpaller eller halvpaller oppbevares ved siden av løse kartonger. I disse tilfellene må de nominelle romdimensjonene tilpasses nøye til standardene for pallefotavtrykk for å unngå sløsing med plass eller usikre overheng.

Standard europaller (1200×800 mm) og GMA-paller (1219×1016 mm) har ulike fotavtrykk, og et rom dimensjonert for den ene vil ikke tilpasse den andre optimalt. For europalloppbevaring på middels kraftige hyller gir et bjelkespenn på 1300 mm og en hylledybde på 850 mm en 50 mm klaringsbuffer på hver side – tilstrekkelig til å unngå bjelkekontakt under normal plassering, men ikke så sjenerøs at det tillater betydelig sideveis pallebevegelse. For GMA-paller er 1400 mm spennvidde og 1100 mm dybde mer passende minimumskrav.

Hylledybden bestemmer også om en andre pallrad kan lagres front-to-back uten en dedikert dyplagringskonfigurasjon. Dobbel dybde pallelagring på middels kraftige hyller krever dybder på 1700 mm eller mer, noe som typisk krever en senterstøttebjelke for å forhindre midtspenning på nedre hyllenivå der kombinert pallelast kan overstige 600 kg. Denne senterbjelken øker kostnadene, men er ikke omsettelig for strukturell integritet ved disse belastningene og spennene.

Seismikk og støtmotstand: Hvordan medium-duty hyller bør evalueres i risikosoner

I regioner med moderat seismisk aktivitet - en kategori som inkluderer betydelige deler av det østlige og sørlige Kina - krever middels kraftige hyllesystemer evaluering utover standard statiske belastningsklassifiseringer. Seismiske krefter virker horisontalt på hylleinnholdet, og treghetsbelastningene generert av tungt gods på øvre hyller kan overstige sidemotstanden til standard boltløse koblingssystemer under en jordakselerasjonshendelse.

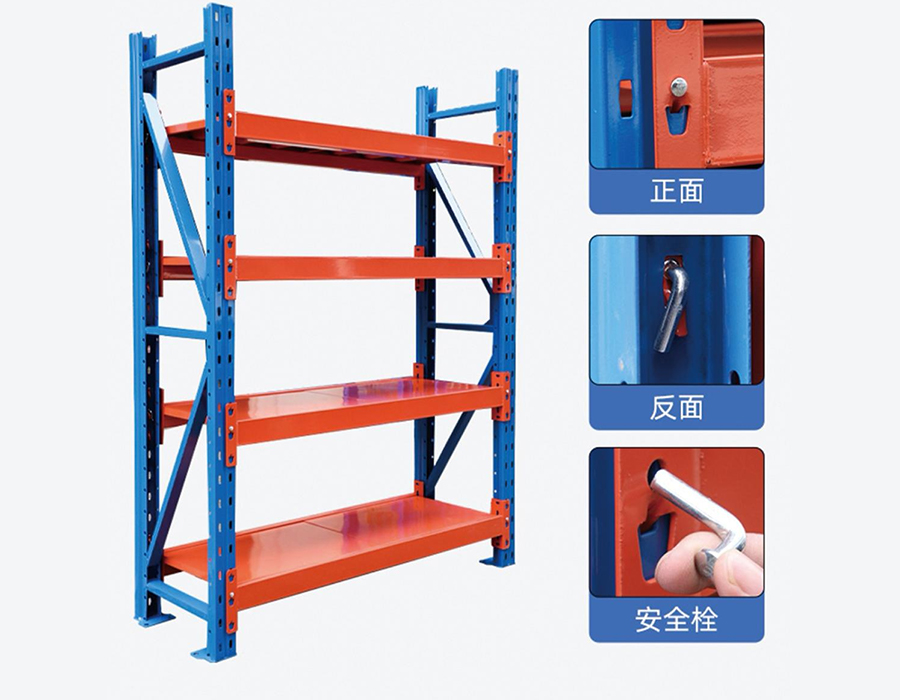

Nøkkelparametrene som skal evalueres er systemets grunnskjærmotstand, som er den totale horisontale kraften hyllen kan motstå før rammen forskyves, og kontaktens uttrekksstyrke under kombinert vertikal og sideveis belastning. Standard mellomsterke bjelkekoblinger er testet under rent vertikale belastningsforhold. Under kombinert belastning - som er det seismiske eller støtscenarioer produserer - reduseres den effektive inngrepsdybden og kontakten utsettes for rotasjonsspenning ved krokpunktet. Systemer med sekundære låsepinner eller sveisede klemmeforsterkninger yter betydelig bedre under disse forholdene.

• Gulvforankring: I seismiske risikosoner bør alle middels tunge reoler over 1,8 m høyde være gulvforankret uavhengig av frittstående stabilitet under statisk belastning. Ekspansjonsankerbolter inn i betong med minimum M10 diameter og 80 mm nedstøpingsdybde er typiske spesifikasjoner for middels tunge installasjoner.
• Redusert lasting på øverste hylle: Lagring av det tyngste godset på lavere hyller er standard praksis, men i seismiske sammenhenger har det et strukturelt grunnlag utover stabilitet: lavere tyngdepunkt reduserer direkte veltemomentet ved horisontal akselerasjon. En 20 % reduksjon i lasten på øverste hylle kan redusere veltemomentet med en uforholdsmessig større margin avhengig av forholdet mellom rammehøyde og dybde.
• Inter-rad bånd: To-rads middels kraftige løp bør kobles sammen med mellomrads bindingsbjelker i toppen av rammen. Disse hindrer de to radene i å stå uavhengig av hverandre i motsatte retninger - en feilmodus kalt "saksehylle" - som kan forårsake rammekollaps selv når hver enkelt rad ville ha overlevd sidekraften uavhengig.

Vi inkorporerer seismiske ytelseshensyn i våre middels kraftige produktspesifikasjoner, og kunder i soner med høyere risiko oppfordres til å rådføre seg med ingeniørteamet vårt tidlig i prosjektplanleggingsfasen for å sikre at passende konfigurasjonsanbefalinger er innebygd i oppsettet fra starten.
